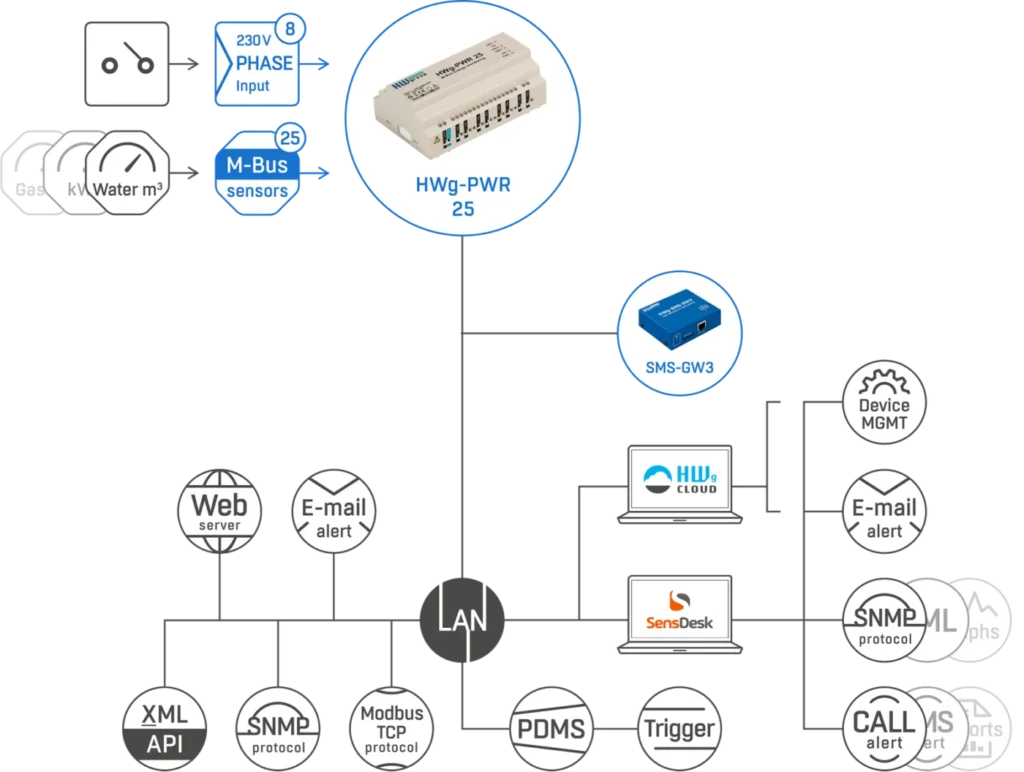

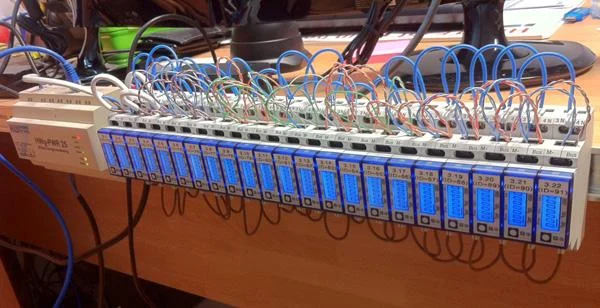

Ez az esettanulmány azt mutatja be, hogyan csatlakoztathatók Saia Burgess M-Bus villamos fogyasztásmérők az Ethernethez. Az értékek távolról olvashatók SNMP vagy Modbus/TCP protokollal. Webes felület, e-mailes jelentés és riasztás is elérhető. Tesztelve Saia Burgess ALD1D5FM egyfázisú és ALE3D5FM háromfázisú mérővel. Az M-Bus–LAN átalakításhoz a HWg-PWR 25 okos átjáró szolgál.
Műszaki leírás
Saia Burgess ALD1D5FM – távoli SNMP-s fogyasztásmérés
Műszaki leírás
- Az energiafogyasztást külső, 22+1 Saia Burgess M-Bus mérők mérik (EN 13757-2)
- Minden mérő megadja a feszültséget, az áramot, a teljesítménytényezőt, az energiát, a kWh-értéket és más adatokat
- A villamos fogyasztásmérők M-Bus-on csatlakoznak a HWg-PWR-hez (okos M-Bus–LAN átjáró)
- A csatlakoztatott M-Bus mérők automatikus felismeréssel azonosíthatók
- Minden HWg-PWR 3/12/25 egység 8 digitális bemenettel rendelkezik az egyfázisú 110/230 V AC kiesésének érzékeléséhez
- A HWg-PWR okos M-Bus–Ethernet átjáró meghibásodás vagy a megadott tartományon kívüli érték esetén riasztást küld (e-mail, SNMP Trap, SMS az SMS-átjárón keresztül)
- Külső SMS-átjáró csatlakoztatható az egyszerű SMS-riasztáshoz, további szoftver nélkül
- A PDMS az energiafogyasztást akár percenként is exportálni tudja MS Excelbe
Letölthető dokumentáció
- Poseidon XML formátum (PDF, angol nyelvű)
