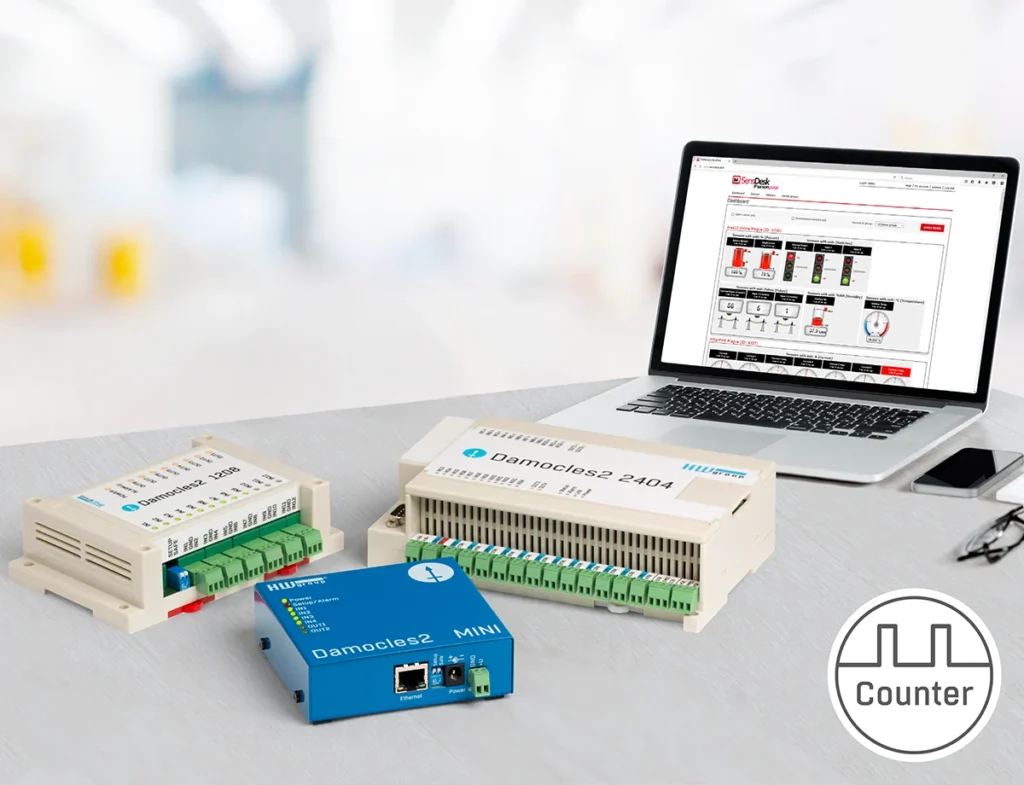

S0 impulzusszámláló SNMP-vel és Modbus/TCP-vel

A feladat

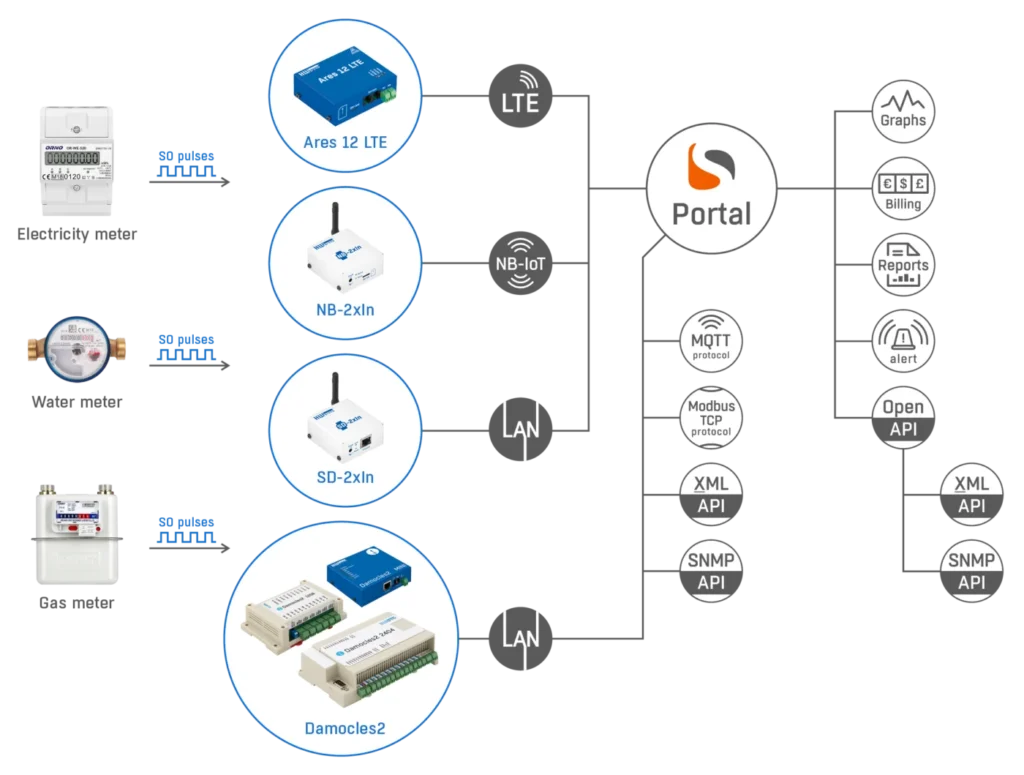

Sok szabványos, harmadik féltől származó villany-, gáz- vagy vízmérő támogat impulzuskimenetet (S0 szabvány). Ez az impulzuskimenet egyszerűen csatlakoztatható a Damocles2 eszközhöz (DI – digitális bemenet) vagy más HWg eszközökhöz.

• LAN-os eszközök: Az impulzusszámláló értéke a Damocles2 / Poseidon2 LAN-os eszköz Open API protokolljain keresztül olvasható.
• GSM/LTE és NB-IoT kapcsolatú eszközök: Az eszközöket a SensDesk Technology alapú portálhoz kell csatlakoztatni. A fenti grafikonokat, riasztásokat és jelentéseket a SensDesk.com (és más portálok) minden felhasználói fiókja biztosítja, felhasználói fiókonkénti Open API-val. Az impulzusszámlálók olvasásához használjon XML-t vagy SNMP-t.

Alkalmazások

• Adatközpontok villamosenergia-fogyasztásának monitorozása (S0 impulzuskimenetű villanórák leolvasása)
• Energiafogyasztás-monitorozás a portálon (SensDesk Technology)
• Digitális impulzusszámláló (32 bites) egyes HWg termékeken
  • S0–SNMP átalakítás
  • S0–Modbus/TCP átalakítás (népszerű SCADA-hoz)
  • S0–MQTT protokoll átalakítás

A megoldás

• Adatközpontok energiafelügyelete
• S0 villamosenergia-fogyasztás monitorozása (1/3 fázis)
• Gáz-/vízfogyasztás monitorozása
• SCADA rendszerhez csatlakoztatható

Előnyök

• Bármely harmadik féltől származó, S0 impulzuskimenetű mérő használható
• Az S0 kimenet a villany-/gáz-/vízmérőknél általános
• A portál képes grafikonokat megjeleníteni, és az impulzusokat [kWh] / [m³] / [l] értékre átszámítani
• A HWg PDMS szoftver az impulzusokat [kWh] / [m³] / [l] értékre számítja át
• LAN / LTE / NB-IoT eszközök DI impulzusszámláló bemenetekkel is elérhetők

Műszaki leírás

Műszaki leírás

• A harmadik féltől származó energiamérőnek S0 impulzuskimenettel kell rendelkeznie.
• Az S0 kimenet egyes HWg eszközök DI (digitális bemenetére) csatlakozik
• DI impulzusszámlálók elérhetők a következő eszközökön
  • 4× DI – Damocles2 MINI
  • 12× DI – Damocles2 1208
  • 24× DI – Damocles2 2404
  • 4× DI – Poseidon2 3266
  • 4× DI – Poseidon2 3268
  • 4× DI – Poseidon2 3468
  • 12× DI – Poseidon2 4002
  • 2× DI – Ares 12
  • 2× DI – SD-2xIn
  • 2× DI – NB-2xIn
• Az S0 impulzusok száma egyenesen arányos a felhasznált energia mennyiségével (pl. 1000 impulzus = 1 kWh).
  • Ez az arány az adott, harmadik féltől származó energiamérőre jellemző.
  • Ezt az arányt egy magasabb szintű rendszerben (SCADA / portál) kell átszámítani.
• Az egyes DI-k impulzusszámláló értéke elérhető az egység (Damocles2, Poseidon2, Ares) webes felületén.
• Az impulzusszámlálók értéke mindig csak növekszik.
• A Damocles2 eszköz impulzusszámláló értékeit az áramkimaradás ellen védi (nem felejtő számlálómemória – a számláló értéke kikapcsolt állapotban is megmarad).
• Minden impulzusnak 20 ms-nál hosszabbnak kell lennie ahhoz, hogy a számláló regisztrálja.
• A HWg eszközök kompatibilisek a mérők S0 kimenetével. A DI bemeneti áram lehet kisebb, mint az S0 által megkövetelt 2 mA (ellenőrizze az eszköz műszaki adataiban).
• Hogyan nullázhatók az impulzusszámlálók?
  • A Damocles2 / Poseidon2 eszköz konfigurációjának visszaállítása (alapértékek betöltése) az összes számláló értékét is 0-ra állítja.

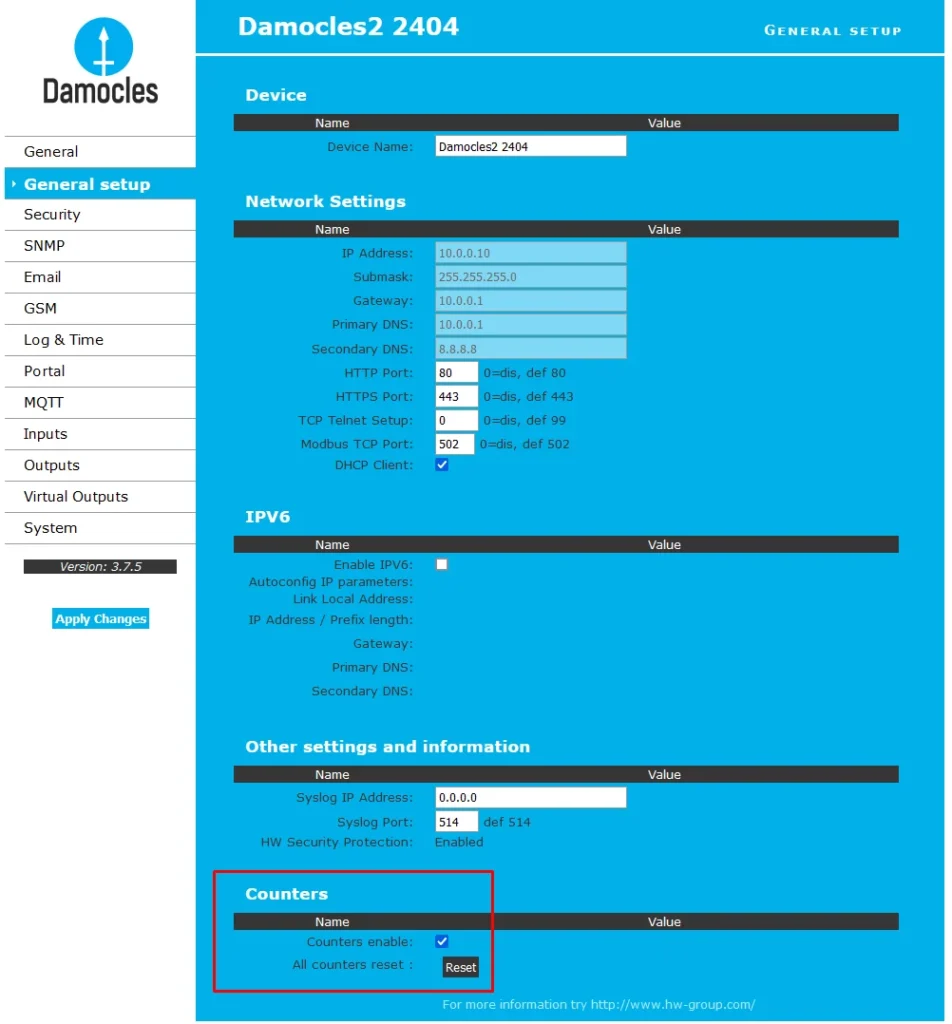

  • Az Általános beállítások (webes) oldalon (az eszköz webes felületén) szintén nullázhatja az összes számlálót.
  • Az IoT monitorozó eszközök nem támogatják az impulzusszámlálók eszközszintű nullázását. Az értéket a portálon, digitális bemenetenként, a kalibrációval (eltolással) „nullázhatja”.
• Az egyes Damocles2 DI-k impulzusszámlálói LAN-on keresztül a következő protokollokon érhetők el:
  • SNMP
  • XML (HTTP-n)
  • Modbus/TCP
  • MQTT
• A számlálók értékei megjeleníthetők a SensDesk Technology portálon (ezt Damocles2 eszközönként engedélyezni kell).
  • A portál grafikonokat jeleníthet meg és a fogyasztás alapján riaszthat
  • A portál virtuális szenzorokkal elemezheti a víz éjszakai minimális fogyasztási szintjét
  • Impulzusszámlálós LTE- vagy NB-IoT-kapcsolatú eszközök is csatlakoztathatók a portálhoz
  • Portál Open API: SNMP, XML (felhasználói fiókonként)
• A számlálók elemezhetők a HWg-PDMS szoftverben.
  • A PDMS-ben az impulzusok energiává alakíthatók (például 1000 impulzus = 1 kWh)
  • A PDMS helyesen kezeli az eszköz újraindításait és a számláló nullázásait
  • A PDMS az energiafogyasztást 5 vagy 15 perces különbségek listájaként exportálni tudja MS Excelbe

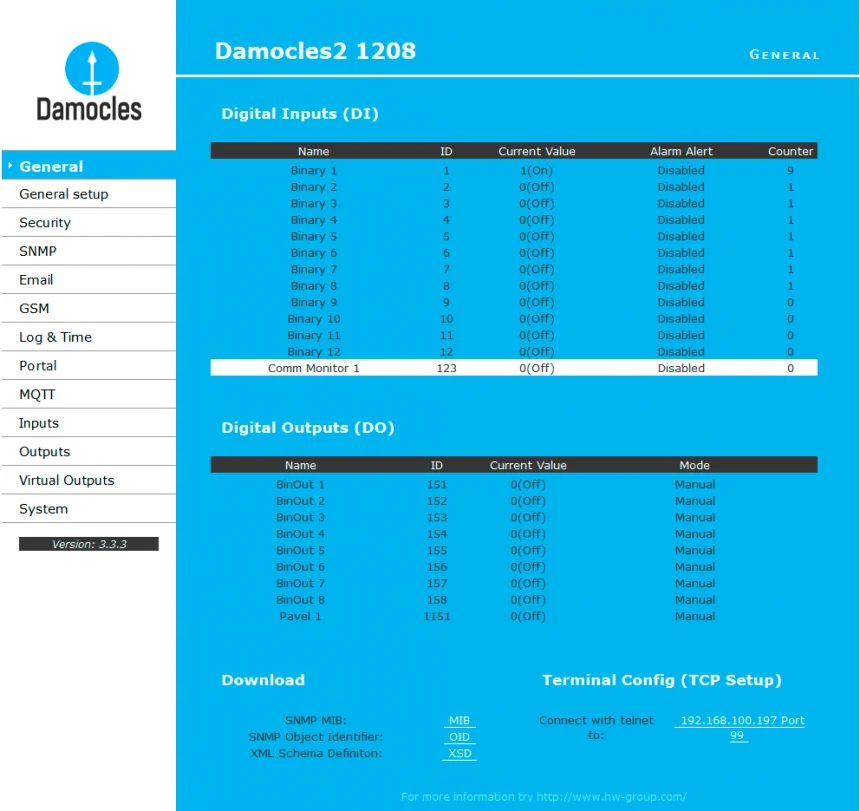

A Damocles2 webes felülete a DI számlálókhoz

Portál (SensDesk Technology):

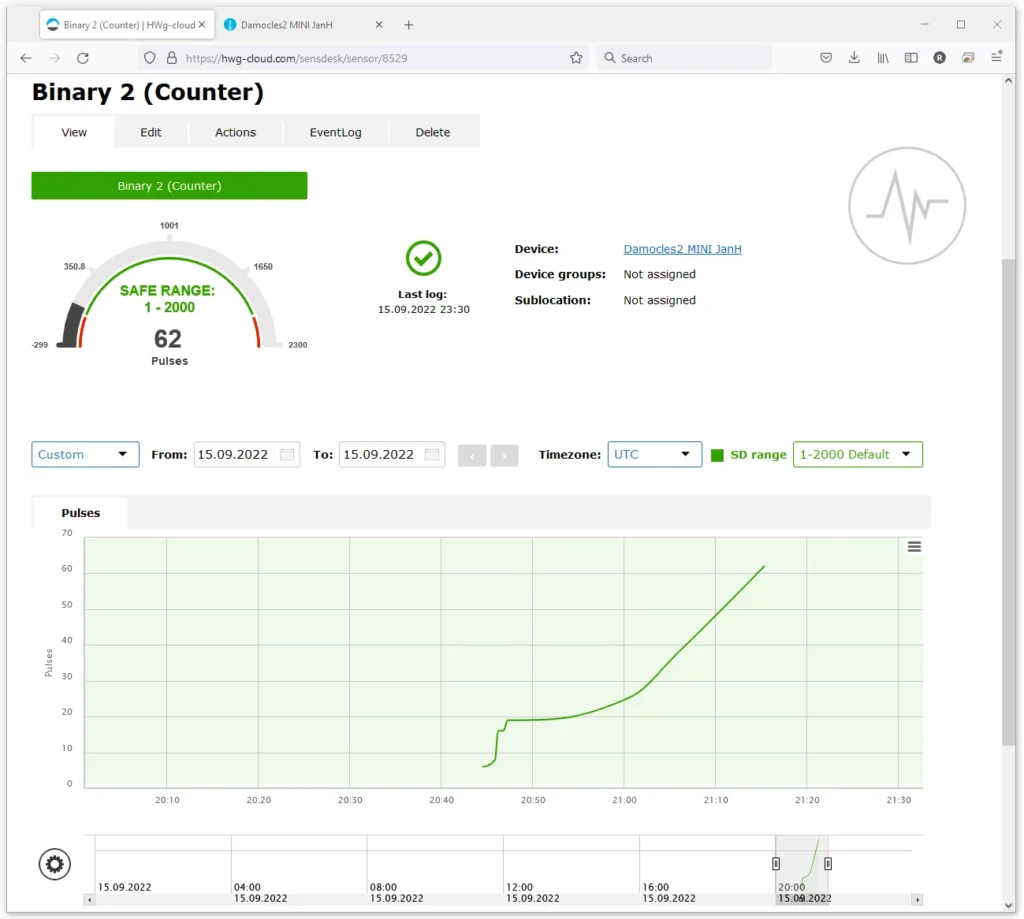

Az S0 számláló grafikonja

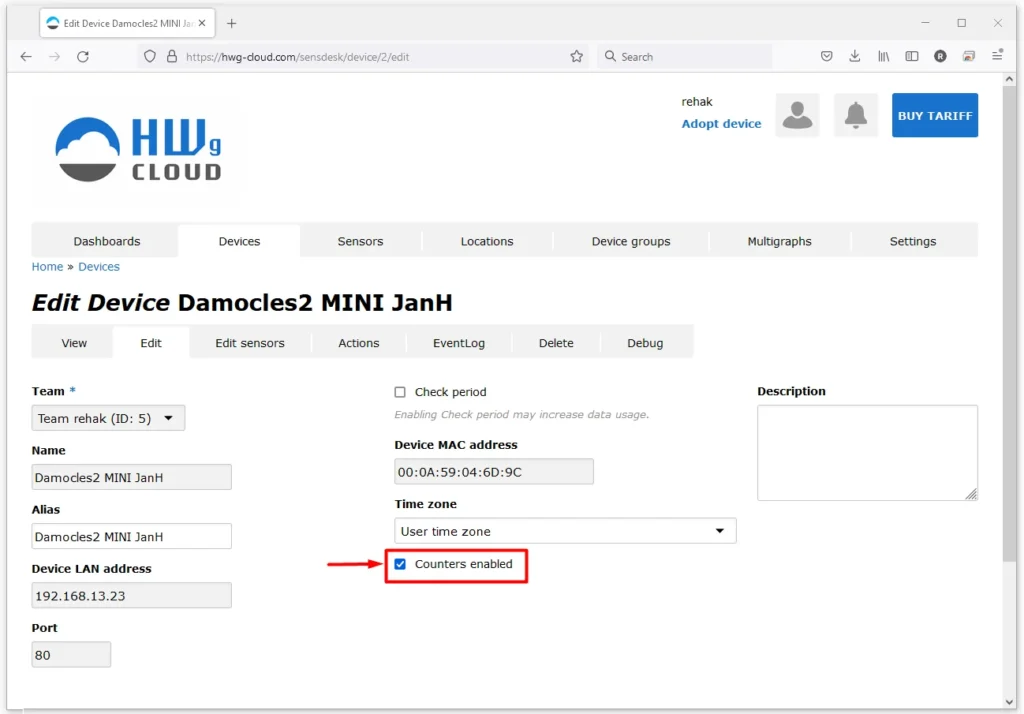

A számlálókat az eszköz beállításaiban kell aktiválni

Open API (eszköz)

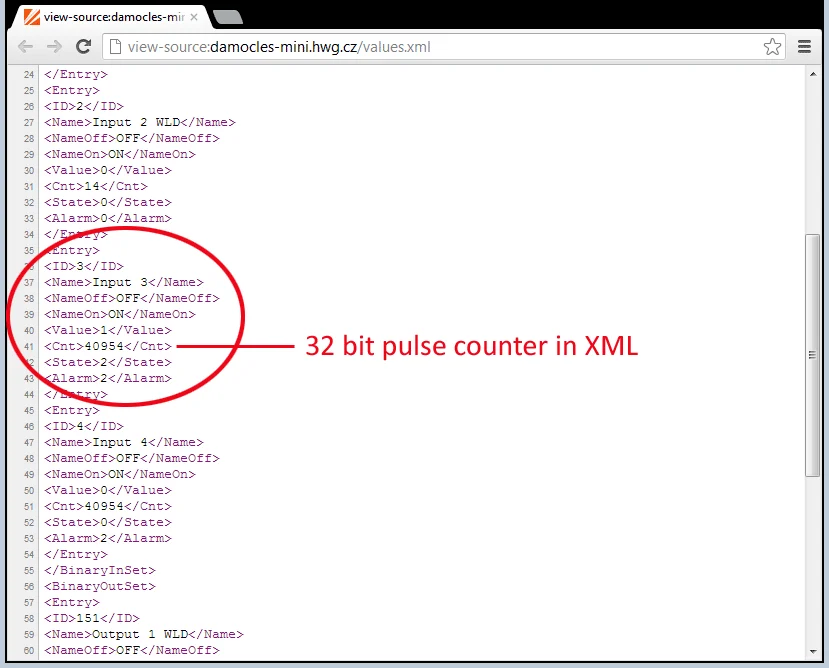

Az S0 impulzusszámláló XML formátuma

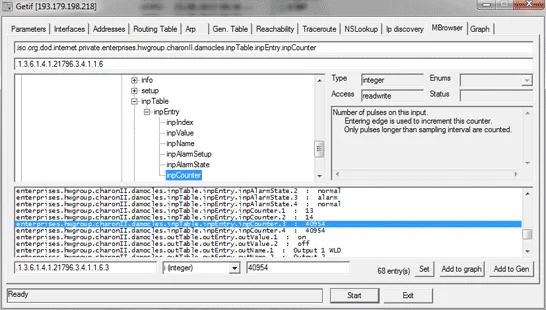

Az S0 impulzusszámláló SNMP-kimenete

Mi az S0 impulzusinterfész?

• Az S0 interfész impulzusok átvitelére szolgáló hardveres interfész, amelynek meghatározását az EN 62053-31 szabvány írja le.
• A harmadik féltől származó mérők S0 kimenete kapcsolóként van kialakítva, gyakran mechanikus kapcsoló vagy nyitott kollektor. Az S0 kimenetnek két állapota van: BE/KI. Az impulzusok száma arányos a mért értékkel.
• A BE/KI állapotokat az áram határozza meg, mivel a feszültség változó lehet. A feszültséget a Damocles2 eszköz DI (digitális bemenete) adja.
• Az S0 impulzus időtartama legalább 30 ms (BE/KI állapot)
• Az S0 interfész két osztályra oszlik:
  • S0 A osztály nagy távolságokra (max. 27 V DC, max. áram BE állapotban = 27 mA, min. áram BE állapotban = 10 mA, max. áram KI állapotban = 2,00 mA)
  • S0 B osztály rövid távolságokra (max. 15 V DC, max. áram BE állapotban = 15 mA, min. áram BE állapotban = 2 mA, max. áram KI állapotban = 0,15 mA)

Ajánlott termékek

Eszközök

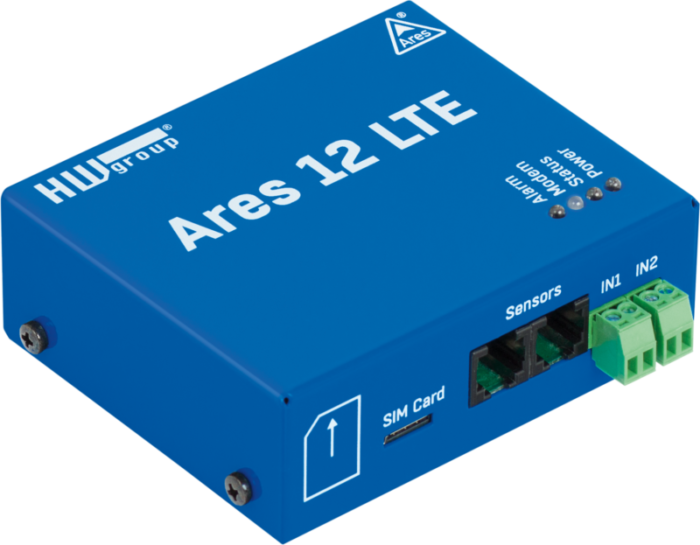

Ares 12 LTE

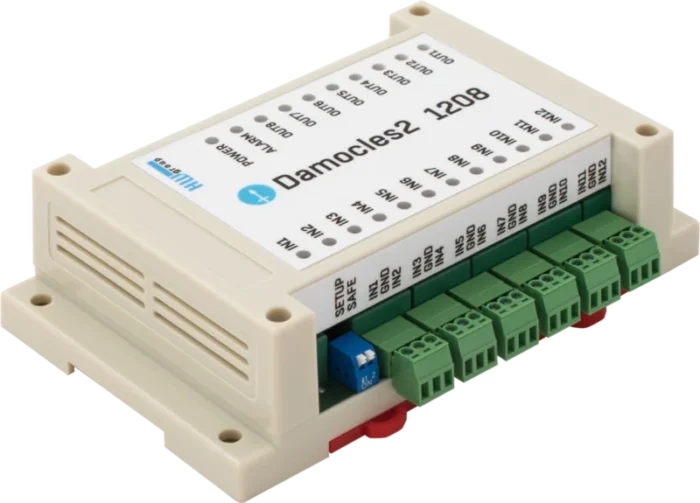

Damocles2 1208

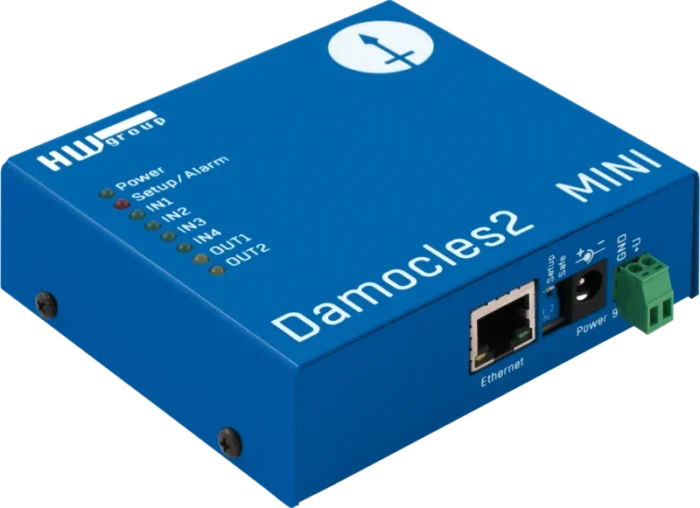

Damocles2 MINI

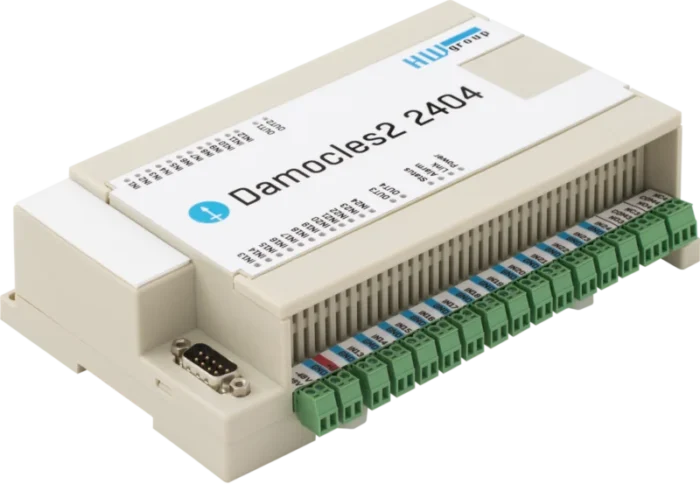

Damocles2 2404

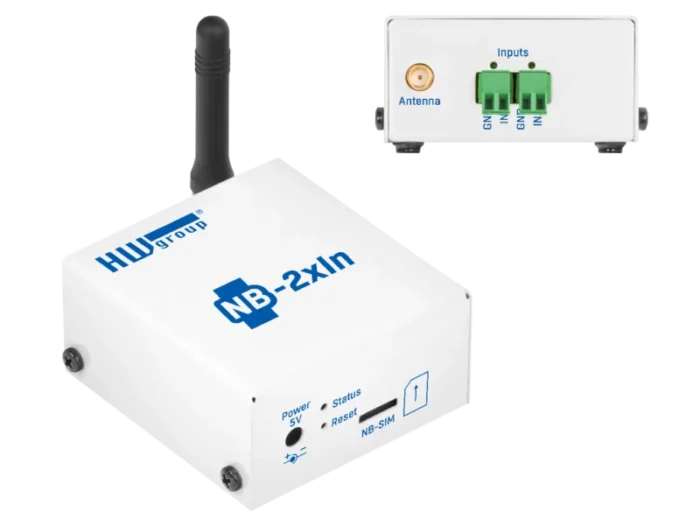

NB-2xIn
