A nagy ipari/raktárcsarnokokban sok ponton kell hőmérsékletet monitorozni. Kétféle szenzor használható:
- RJ11 – 1-Wire UNI szenzorok, legfeljebb 60 méter távolságra a (Poseidon2) eszköz RJ11 portjától.
- RJ45 – RS-485 szenzorok, legfeljebb 1000 méter távolságig, láncba kötött (daisy-chain) kábelezéssel a Poseidon2 4002 eszköz RJ45 portjától.
- Kombináció : RS-485 mint fő busz, plusz Spider egység + 1-Wire szenzorok.
Ez a megoldás azt írja le, hogyan monitorozható távolról a környezet vagy a folyamatok állapota, az adatok és riasztások feldolgozásához Ethernetet használva. Az ipari létesítmények szerkezete általában nagyon összetett, és magas az elektromos/rádiós zavarok szintje. A vezeték nélküli IoT-szenzorok használata nem garantálja a működés megbízhatóságát, a teljes Ethernet-kábelezés és aktív elemek használata pedig nem költséghatékony. A szenzorhálózathoz használt szabványos ipari RS-485 busz a legtöbb esetet lefedi.
A feladat

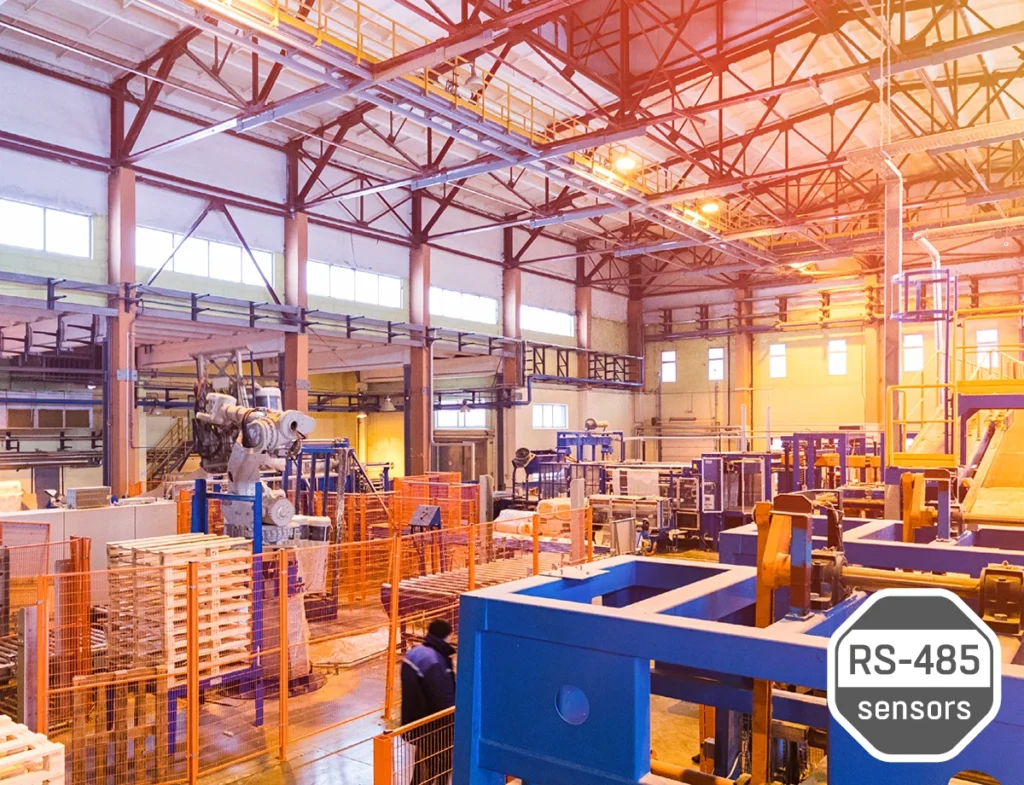

Hőmérséklet-felügyelet ipari létesítményben, a csarnok környezetét és egyes folyamatokat is beleértve. Figyelembe kell venni:
- A szenzorok és a jelátvitel megbízhatóságát
- Az egyes szenzorok eltérő hőmérséklet-tartományának megválasztását
- A kialakítás változatosságát stb.
A megoldás
RS-485 szenzorok Poseidon2 4002-vel
Egyetlen, Ethernetre csatlakoztatott Poseidon2 4002 eszköz akár 26 környezeti és folyamat-hőmérséklet-érzékelőt is kiszolgálhat, 1200 m teljes buszhosszúság mellett.
Előnyök
- A szenzorok nagy skálázhatósága (hőmérséklet, kivitel, gyártó, költségek)
- Az adatátvitel nagy megbízhatósága
- Gyors és egyszerű hibaeszélelés
- A monitorozási adatok és riasztások távoli elérése
RS-485 szenzorok + Spider az 1-Wire szenzorokhoz, Poseidon2 4002-vel
Egyetlen Poseidon2 4002 eszköz egy nagy raktár hőmérséklet-felügyeletét is elláthatja. Az RS-485 busz és az 1-Wire szenzorokhoz való Spider kombinálásával akár 42 szenzor is a monitorozó hálózatba kapcsolható.
Előnyök
- Az RS-485 busz nagy hatótávolsága, 1200 m-ig, 26 szenzorhoz
- További 16 rövid hatótávolságú szenzor (egyenként legfeljebb 60 m)
- Közös szenzorazonosító-/névtábla
- Az adatok és riasztások távoli elérése
1-Wire UNI szenzorok Poseidon2 4002-vel
Egyetlen Poseidon2 4002 eszköz akár 16, 1-Wire UNI bemenetű szenzort is csatlakoztathat.
Műszaki leírás

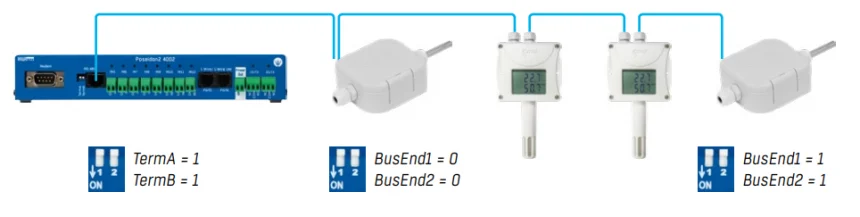

A Poseidon2 4002 topológiája RS-485 szenzorokhoz

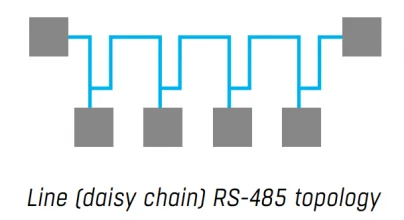

RJ45 – RS-485 szenzorok, legfeljebb 1000 méter távolságig, láncba kötött (daisy-chain) kábelezéssel a Poseidon2 4002 eszköz RJ45 portjától.

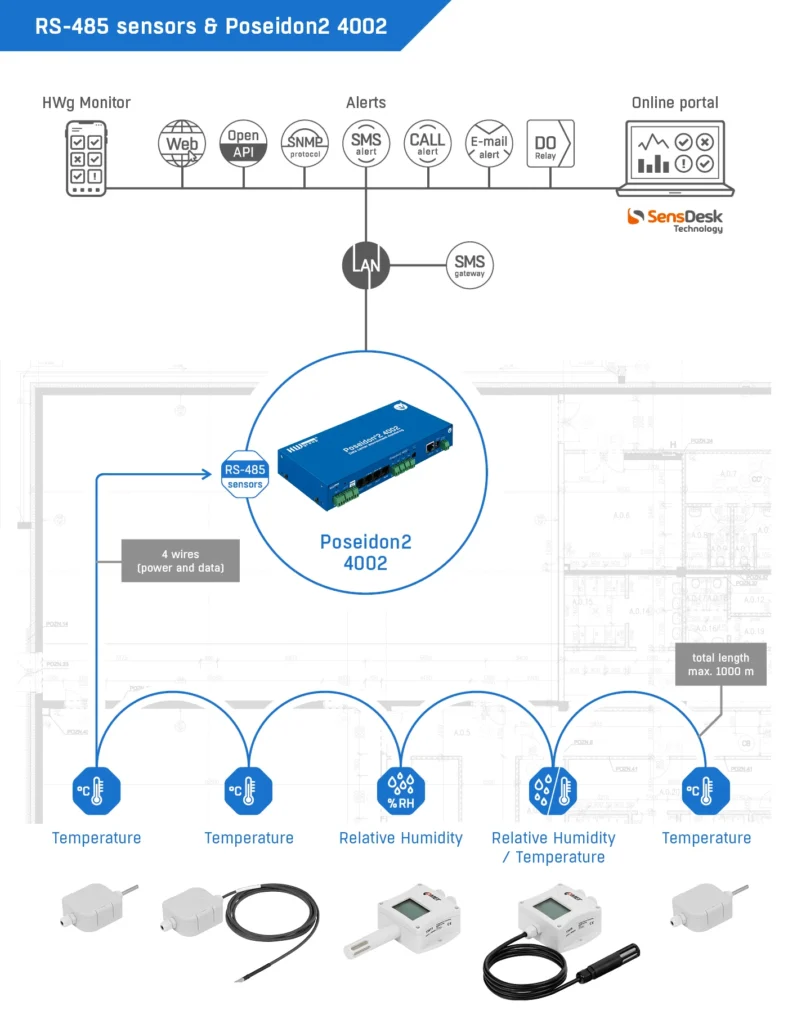

RS-485 szenzorok és Poseidon2 4002
Egyetlen, Ethernetre csatlakoztatott Poseidon2 4002 eszköz akár 26 környezeti és folyamat-hőmérséklet-érzékelőt is kiszolgálhat, 1200 m teljes buszhosszúság mellett.

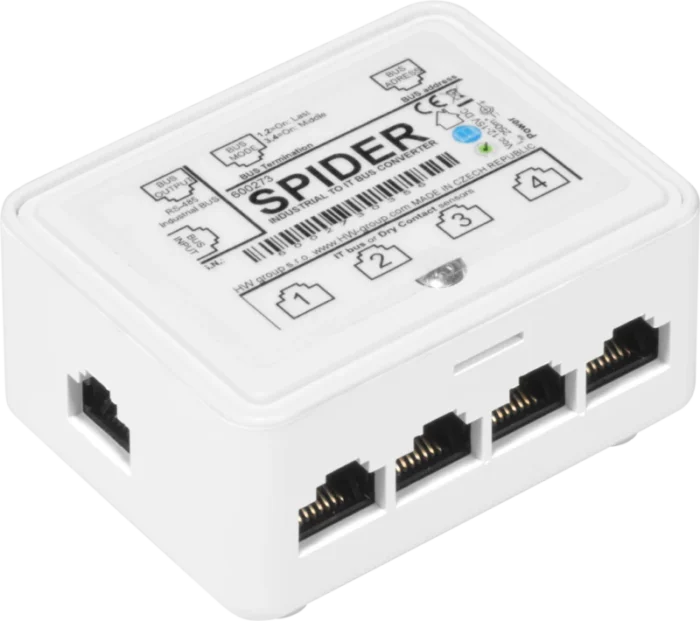

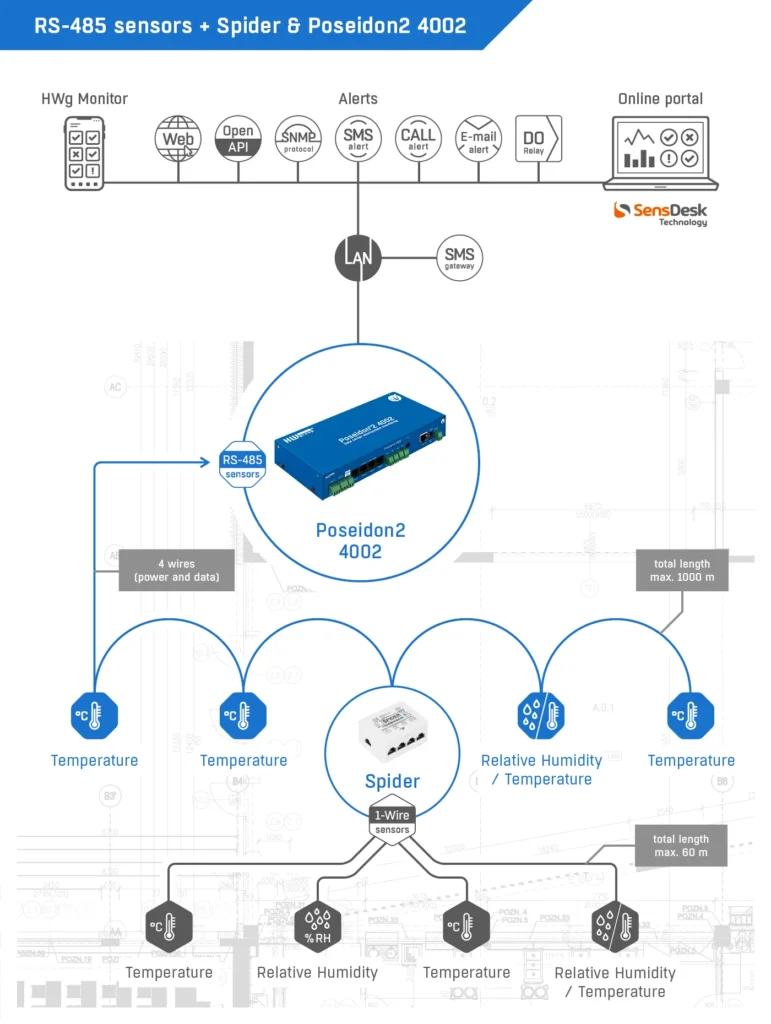

RS-485 szenzorok + Spider és Poseidon2 4002
Egyetlen Poseidon2 4002 eszköz egy nagy raktár hőmérséklet-felügyeletét is elláthatja. Az RS-485 busz és az 1-Wire szenzorokhoz való Spider kombinálásával akár 42 szenzor is a monitorozó hálózatba kapcsolható.

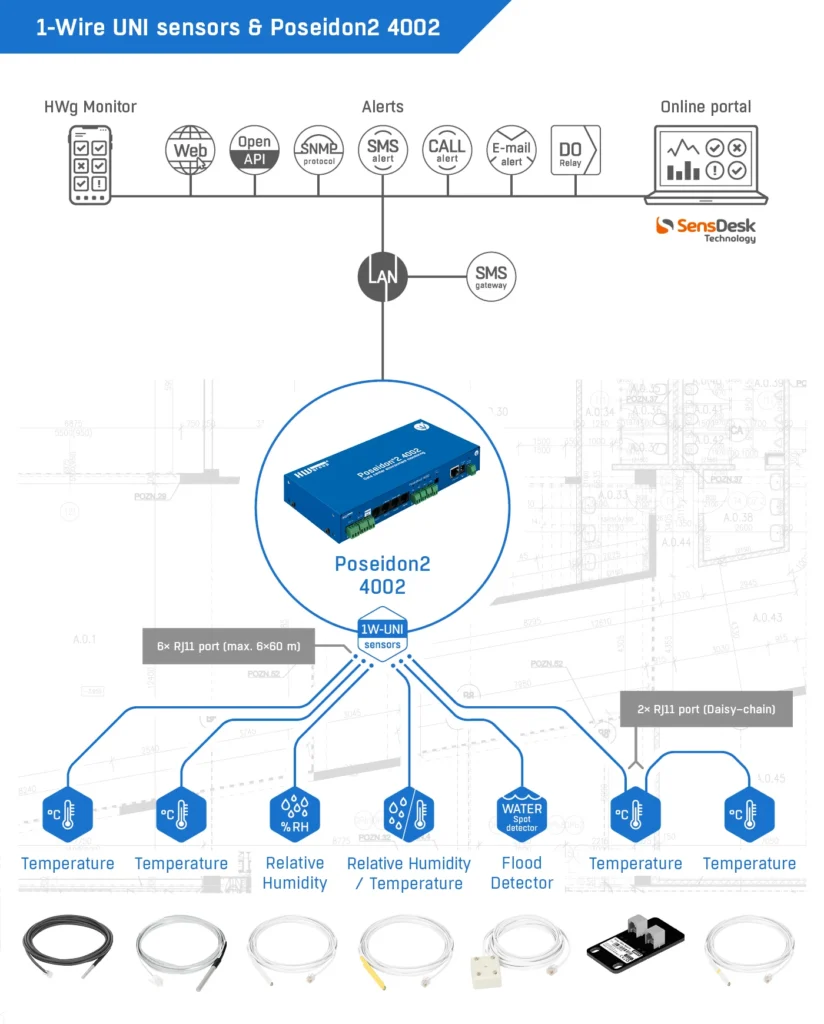

1-Wire UNI szenzorok és Poseidon2 4002
Egyetlen Poseidon2 4002 eszköz akár 16, 1-Wire UNI bemenetű szenzort is csatlakoztathat.
