Az 1W-UNI kimenet Poseidon2 vagy Ares eszközökhöz csatlakoztatható. Ezen egységek valamelyikével együtt az áramszonda korai figyelmeztetést adhat túlterhelésről vagy az áram irányának változásáról (töltés / kisütés).
A szonda 12 V / 24 V vagy 48 V DC táplálású rendszerek bemeneti teljesítmény-felügyeletre alkalmas, akkumulátortöltés- vagy energiafogyasztás-felügyeletet biztosítva távközlési alkalmazásokban.
Funkciók
- Áramtartomány 0–100 A DC; felbontás 0,1 A; mérési pontosság 2%
- Sönt ellenállása / veszteség 100 A-nál (100 A-es változat) 0,6 mΩ / 60 mV;
- Az 1-Wire UNI busz elektromosan le van választva a mért áramkörről
- Mért feszültség max. 60 V
- A sönt és az átalakító közti kábelhossz 1 m
- Buszról táplált (1-Wire UNI), aktív portonként max. 2 szenzor
- 1-Wire UNI (2× RJ11 sorba kötéshez)
- Csatlakozik a Poseidon2 vagy Ares eszközökhöz
- Az átalakítót beltérben kell telepíteni
Alkalmazások és felhasználás
A Poseidon2 és Ares egységekkel kombinálva ez a szonda túlterhelés vagy az egyenáram irányváltozásának felügyeletére használható:
- nagy UPS-ekben
- távközlési berendezésekben
- vasutakon
- stb.

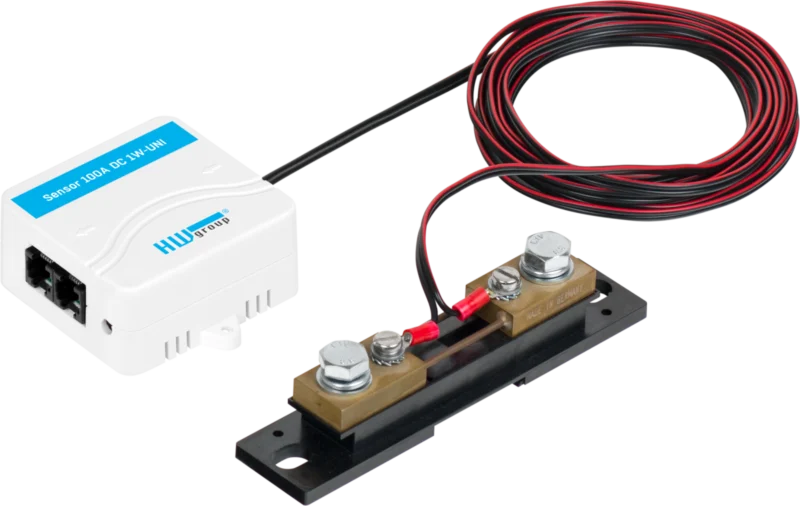

- A sönt közvetlenül a felügyelt áramkör pozitív vagy negatív kivezetésére csatlakozik, bárhogyan csatlakoztatható.
- Az átalakító pozitív érintkezője határozza meg a pozitívabb feszültséget (tápforrás stb.). A sönt a pozitívtól a negatív felé mért értékeket pozitívnak méri. Az ellenkező irányban folyó áramot negatívnak tekinti (akkumulátor töltése „+”, kisütése „–”).
- A sönt az átalakítóhoz 1 m hosszú kétvezetékű kábellel csatlakozik. A kábel hossza nem módosítható.
- A sönt ellenállása és az átalakító a legnagyobb pontosság érdekében egymáshoz van hangolva, ezért nem cserélhetők fel.
