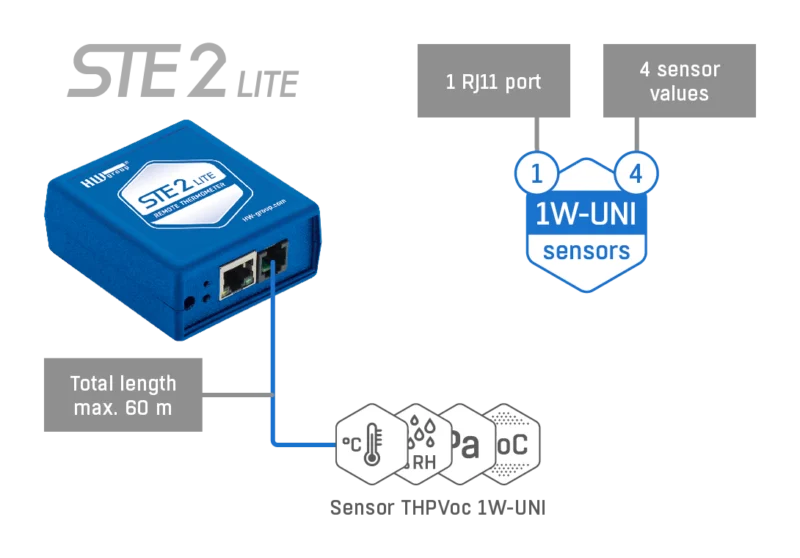

Bár csak egy RJ11 port van, az STE2 LITE akár 4 szenzorértéket is képes figyelni külső szenzorokról (relatív páratartalom, CO₂, VOC, 4–20 mA és mások). Több RJ11 szenzor sorba köthető. Egy fizikai szenzor több értéket is mérhet (°C + %RH = 2 érték).

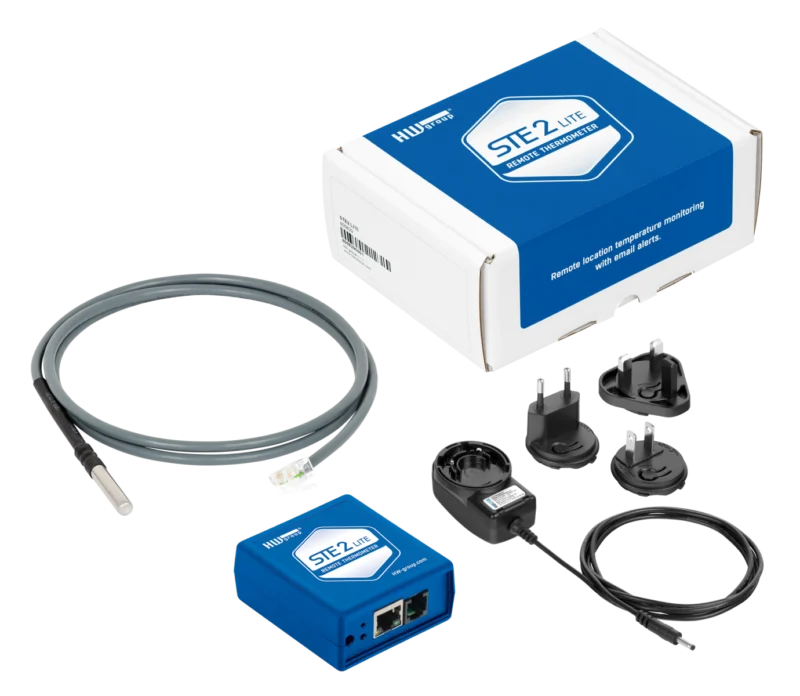

Az STE2 LITE csomag tartalmaz egy Temp-1Wire 1 m-es hőmérséklet-szenzort és egy 5 V-os nemzetközi tápadaptert.
Funkciók
- Csatlakozás: LAN, WiFi
- 1× RJ11 port (1W-UNI), akár 4 szenzorérték
- A kiskereskedelmi csomag tartalmaz 1 m-es hőmérséklet-szenzort
- A kiskereskedelmi csomag tartalmaz tápadaptert (nemzetközi = EU, UK, US)
- SMS-üzenetek és hanghívások SMS-GW (külső eszköz) vagy portál használatával érhetők el
- A termék jellemzői: HTTPS (saját tanúsítvánnyal), Open API (SNMP, XML)
- Önálló monitorozó termék (a portál csak opció)
- Alapértelmezett portál (opcionális): HWg-cloud.com (ingyenes szolgáltatás)
- Kompatibilis portálok: SensDesk Technology
- Mobilalkalmazás: HWg Monitor (LAN vagy portál)
Alkalmazások és felhasználás
- Távoli hőmérséklet-riasztó szenzor (szerverkörnyezet, riasztás a légkondicionáló hűtési hibájáról).
- Egyszerűen használható szerverszoba-környezetfelügyelet.
- Élelmiszertárolás (a tárolási körülmények ellenőrzése, HACCP-naplók készítése alkalmazásszoftverrel).
- LAN/WiFi hőmérő, amely harmadik féltől származó SNMP-rendszerrel vagy portállal (SensDesk Technology) integrálható.
Szenzorok
Az alapértelmezett hőmérséklet-szenzor 3 m-es kábelű hőmérséklet/páratartalom-szenzorra cserélhető. Az RJ11 portról több szenzor köthető sorba. Egy fizikai szenzor több értéket is mérhet (°C + %RH = 2 szenzorérték). Az STE2 LITE összesen legfeljebb 4 szenzorértéket támogat.
Kompatibilis szenzorok
Az eszköz beállítása
- Lásd az Első lépések oldalt vagy a termék PDF-kézikönyvét.
- Csatlakoztassa az STE2 LITE hőmérőt a hálózathoz LAN-on keresztül vagy a beépített WiFi antennával.

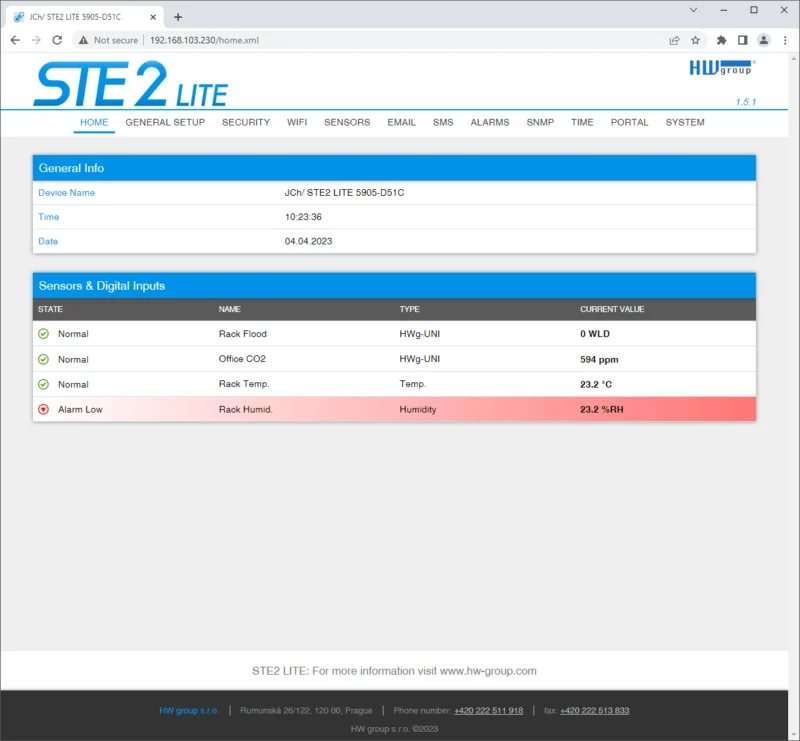

- Az eszköz beépített WEB-szerverrel rendelkezik, csak egy szabványos webböngészőre van szüksége. A HTTPS is támogatott.
- Külső szenzorok csatlakoztatása
- Riasztások meghatározása
Riasztás és a szenzorértékek megjelenítése
Ha a külső szenzor(ok) mért hőmérséklete (relatív páratartalma, feszültsége, …) meghaladja a megadott Min–Max tartományt (biztonságos tartomány), az STE2 eszköz e-mailes riasztást küld.
E-mailes riasztások az eszközről
- Használjon harmadik féltől származó SMTP-szervert, és küldjön e-mailes riasztásokat közvetlenül az STE2 eszközről.
- A hosszú távú riasztási stabilitás érdekében legyen óvatos a „nyilvános webmail” SMTP-szerverek (pl. gmail.com, yahoo.com és mások) használatával. Nem javasoljuk ezeknek a szolgáltatásoknak a használatát, mert idővel módosítják a biztonsági követelményeiket, és az ügyfelek egyszerűen elveszíthetik az eszköz riasztásait.
- Javasoljuk a portál (a HWg-cloud.com ingyenesen) használatát, és az e-mailes riasztások küldését a portálról. Ez hosszú távon is megbízhatóbb.
Riasztás külső SMS-átjárón keresztül
- Az SMS-GW3 vagy az SMS-GW3 LTE a HW group fizikai átjáró eszközei LAN interfésszel.
- Egy SMS-átjáró több, ugyanazon a LAN-on lévő eszköz riasztásainak továbbítására használható.
- A riasztás SMS-ként vagy hanghívásként küldhető egy megadott telefonszámra.
- Nincs szükség portálra vagy szoftverre.
A szenzorértékek a zsebében (vagy a falon): HWg Monitor
- A HWg Monitor mobilalkalmazás (Android vagy iOS) a szenzorértékek megjelenítésére
- Adatbemenet: LAN-eszközök (minden HWg termék) / portál felhasználói fiók
- Minden szenzorérték egy képernyőn.
- A kedvenc szenzorok megjelenítése a widgeten.
Ingyenes portálszolgáltatás: HWg-cloud.com
- A www.HWg-cloud.com a HW group ingyenes szolgáltatása, felhasználói fiókonként legfeljebb 20 eszközhöz.
- Riasztás: e-mailes riasztás küldhető a portálról (hosszú távon megbízhatóbb a nyilvános SMTP-szerverhez képest)
- Riasztás: a portálról „eszköz érvénytelen” (lecsatlakozott) riasztás is elérhető
- Egyszerű riasztás-eszkaláció érhető el (csak e-mail)
- Szenzorérték-grafikonok érhetők el
- Távoli relékimenet kapcsolása szenzorértékek alapján.
- Központi riasztás-áttekintés és -kezelés.
Fizetős portálszolgáltatás (portálszolgáltatók)
- SensDesk Technology portál (SaaS vagy helyszíni telepítés)
- E-mail, SMS és hanghívás-riasztások
- Többszörös grafikonok több év előzményével
- Felhasználói fiók API: SNMP vagy XML
- Jelentések (PDF)
- Többfelhasználós fiókok
- A portálszolgáltatók listájában megtalálhatja a helyi szolgáltatót.
Kövesse az alkalmazási jegyzeteinket
STE2 videó-kézikönyvek
Hogy közelebbről megmutassuk, hogyan működik az STE2 eszköz, új videó-kézikönyv-sorozatot készítettünk. Ezekben a videókban részletesebben bemutatjuk az STE2 r2 eszközt.
>> Az egész STE2 R2 videó-kézikönyv-sorozat megtekintése
>> Az STE2 lejátszási lista megtekintése a HWg YouTube-csatornán
Tipikus alkalmazási területek és a hozzá kapcsolódó megoldások. A hivatkozások a gyártó (angol nyelvű) megoldásoldalaira vezetnek.
Ipari alkalmazások
A szállodavezetők és bérbeadók folyamatosan felelősek a zavartalan működésért, a kiegyensúlyozott költségvetésért és a vendégek legmagasabb szintű elégedettségéért.
A gyógyszertáraknak és orvosi cégeknek az előírt szabványokat és szabályozásokat kell betartaniuk.
Az élelmiszer tárolása pontos hőmérséklet-figyelést, gyors riasztásokat és részletes jelentéseket igényel. Az SD eszközök a SensDesk portállal segítenek a hűtőszekrény hőmérsékletének figyelésében.
A kis és nagy raktárak üzemeltetőinek hatékony módszerre van szükségük a tárolóterek hőmérsékletének és páratartalmának figyelésére.
A bor hőmérsékletét folyamatosan figyelni kell, hogy biztosan a megfelelő hőmérsékleten maradjon, mert a legtöbb bort károsítják a hőmérséklet-ingadozások.
Hőmérséklet-figyelés hűtőszekrényekben és tárolókban, ahol gyógyszereket és hőmérséklet-érzékeny anyagokat tárolnak.
A(z) STE2 LITE: Remote location temperature monitoring with email alerts. műszaki paraméterei a gyártó adatai alapján.
Protokollok
Open API
| SNMP |
SNMP v1 |
| XML |
IGEN |
| MQTT |
NEM |
| Modbus/TCP szerver |
NEM |
Egyéb
| HTTP |
IGEN |
| HTTPS |
IGEN |
| DHCP |
IGEN |
| SNMP trap |
0 |
| SNTP |
IGEN |
| SMTP |
1 |
| SMTP TLS |
IGEN |
| HWg-Push (SensDesk) |
IGEN |
| IPv6 |
NEM |
| Syslog |
NEM |
| Net-GSM (SMS GW) |
IGEN |
Szenzorok
Bemenetek
Kimenetek
| Kimenet típusa |
Nem támogatott |
Portok
| RJ11 (1WR/1WU) portok |
1 |
| RTU (RS-485) portok |
0 |
| M-Bus portok |
0 |
| RS-232 portok |
0 |
Egyéb
| RFID olvasó |
0 |
| Kalibrációs eltolás |
IGEN |
| RJ11 értékkorlát* |
4 |
| RS-485 értékkorlát* |
0 |
| M-BUS mérők |
0 |
| M-BUS elemek |
0 |
Riasztások
| E-mail címzettek |
5 |
| E-mail sablonok |
NEM |
| SMS címzettek |
5 |
| SMS sablonok |
NEM |
| Trap címzettek |
0 |
| Riasztás-emlékeztető |
NEM |
| Időszakos állapotjelentés |
NEM |
| Riasztás-eszkaláció |
NEM |
Interfészek
| Ethernet |
10/100 Mbit |
| WiFi |
IEEE 802.11bgn |
| Mobilhálózat |
NEM |
| Wiegand |
NEM |
| 1-Wire |
1 |
| RS-232 |
NEM |
| RS-485 |
NEM |
| Antenna |
Belső |
Tápellátás és méretek
Tápellátás
| Tápellátás |
5V |
| Fogyasztás |
250mA |
| PoE / 48 V |
NEM |
| Üzemi környezet |
-10°C – 60°C / 0%RH – 95%RH |
| Tárolási környezet |
-30°C – 60°C / 0%RH – 95%RH |
| Méretek |
63 × 67 × 29 mm (Sz × M × Mé) / 64 g |
| Garancia |
24 h\u00f3nap |
Típus
| Környezet |
SoHo |
| Telepítés |
Asztal |
| IP védettség |
IP40 |
| Ház |
Műanyag |
Egyéb
| Naplózó mérete |
Nem támogatott |
| SWITCH |
NEM |
| Virtuális soros port |
NEM |
| Konfiguráció |
Web |
* A részleteket lásd a kézikönyvben.
A(z) STE2 LITE: Remote location temperature monitoring with email alerts. eszközhöz csatlakoztatható szenzorok, detektorok és bővítők.
Szenzorok
1-Wire
- 1WU-Temp Pt100 Frost 3mKülönösen alacsony (kriogén) hőmérsékletekre tervezett hőmérséklet-szenzor -200 °C … +160 °C tartományban.
- 1WU-Temp Pt100 3mHőmérséklet-szenzor -50 °C-tól +200 °C-ig ipari alkalmazásokhoz.
- 1WR-HTemp B1Az 1WR-HTemp B1 szenzor kombinált hőmérséklet- (-30 °C … +70 °C) és relatív páratartalom-érzékelő (0–100 %RH) RJ11 interfésszel, beltéri használatra. A szenzor kompatibilis az összes HW group távfelügyeleti eszközzel.
- 1WR-HTemp Outdoor 3mHőmérséklet- (-30 °C … +85 °C) és relatív páratartalom-szenzor kültéri használatra, 1-Wire buszon kommunikál.A test átmérője 15 mm, a szűrő átmérője 14 mm, teljes hossza 107 mm, a kábel átmérője 4 mm.
- 1WR-Temp IP67 (1m, 3m, 10m)Hőmérséklet-szenzor (-10 °C … +80 °C) fém házzal, IP67 védettséggel. 3 hosszúságban kapható.
- 1WR-HTemp 3mDigitális hőmérséklet- (-30 °C … +80 °C) és relatív páratartalom-szenzor beltéri és kültéri használatra. RJ11 (1-Wire) interfész. Poseidon, Ares, HWg-STE és Perseus egységekhez való csatlakoztatásra tervezték.
- 1WR-Temp Rack19 2pHőmérséklet-szenzor (-10 °C … +80 °C) IT-környezetbe, IT-szekrényekbe (rackekbe) való szereléshez. Egyszerű digitális hőmérséklet-szenzor beltéri használatra, sorba köthető, 1-Wire-on kommunikál. A Temp-1Wire Poseidon, Ares,…
- 1WR-Temp Outdoor 3mEgyszerű digitális hőmérséklet-szenzor (-50 °C … +125 °C) kültéri használatra. Vízálló (IP67) rozsdamentes acél ház (17241) 3 m-es PVC kábellel. RJ11 csatlakozót használ, és az 1-Wire buszon kommunikál.
- 1WR-Temp Flat 3mHőmérséklet-szonda -30 °C … +60 °C (-22 °F … +140 °F) kültéri használatra. A rozsdamentes acél házas szonda gyógyszeripari vagy élelmiszeripari környezetben is biztonságosan használható. Hűtőszekrénybe telepíthető, lapos…
- 1WR-Humid (1m, 3m)Páratartalom-szonda (0–100 %RH) IT-környezetbe, IT-szekrényekbe (rackekbe) kábelkötegre való szereléshez. Egyszerű digitális páratartalom-szenzor beltéri használatra, 1-Wire buszon kommunikál. A Humid-1Wire a Poseidon, Ares,…
- 1WR-HTemp Rack19 2pKombinált hőmérséklet- (-10 °C … +80 °C) és páratartalom-szonda IT-környezetbe (1-Wire busz). Belefér 19" vagy 10" szekrénybe (1U méret). 2 RJ11 csatlakozó a szenzorok sorba kötéséhez, RJ11 kábel mellékelve. A szenzor 1U-s…
- HTemp-1Wire-Box2Falra szerelhető hőmérséklet- (-10 °C … +80 °C) és páratartalom-szenzor beltéri használatra. Két RJ11 csatlakozó lehetővé teszi a szenzorok sorba kötését és csatlakoztatását a Poseidon, Ares és HWg-STE eszközökhöz.
1-Wire UNI
- 100A DC Current probe 1W-UNIA 100A DC Current probe 1W-UNI egy sönt és átalakító együttése, amely akár 100 A egyenáramot képes mérni. A sönt közvetlenül csatlakozik (a vezeték megszakításával) a mért áramkörbe. Az egyenáramot mindkét irányban méri (az…
- 1WU-HTPVoC B1Az 1WU-HTPVoC B1 szenzor mér hőmérsékletet (-30 … +70 °C), páratartalmat (0–100 %RH – relatív páratartalom), légnyomást (30 000 … 110 000 Pa) és levegőminőséget (0 … 60 000 ppb) az illékony szerves vegyületek (TVOC)…
- Sensor CO2 1W-UNIA Sensor CO2 1W-UNI kombinált hőmérséklet- (0 … +50 °C), relatív páratartalom- (RH 0–95%) és CO₂-érzékelő (300–40 000 ppm) egy dobozban, beltéri környezetre. RJ11 interfészen (1-Wire UNI busz) keresztül csatlakoztatható az…
- 30A DC Current probe 1W-UNIA 30A DC Current probe 1W-UNI egy sönt és átalakító együttése, amely akár 30 A egyenáramot képes mérni. A sönt közvetlenül csatlakozik (a vezeték megszakításával) a mért áramkörbe. Az egyenáramot mindkét irányban méri (az…
- 30A AC Current probe 1W-UNI 2A 30A AC Current probe 1W-UNI 2 szenzor egyfázisú váltakozó áram közvetett mérésére, akár 30 A-ig, a vezeték elvágása nélkül. A nyitható vasmagos áramváltó kinyitható, hogy a fázisvezetéket belehelyezzük. A szenzor rackek,…
- Temp-1W-UNI Pt100 FrostPt100 alapú alacsony hőmérsékletű szenzor 1-Wire UNI kimenettel. Tartalmaz egy Pt100 hőmérséklet-szondát (-190 … +150 °C, PTFE bevonatú 2 m-es kábel, Pt100/B) és egy 1-Wire UNI átalakítót (Converter 2xPt100 1W-UNI).…
- Temp-1W-UNI Pt100 CablePt100 alapú hőmérséklet-szenzor 1-Wire UNI kimenettel. Tartalmaz egy Pt100 szondát (-50 °C … 200 °C, Pt100/A, 2 m szilikon kábel) és egy 1-Wire UNI átalakítót (Converter 2xPt100 1W-UNI). Csatlakoztatható egy második Pt100 vagy…
- Sensor 230V AC 1W-UNIA szenzor 100–250 V AC tartományú váltakozó feszültség mérésére készült. Az 1W-UNI kimeneti busz leválasztott. A szenzor tipikus felhasználása feszültségingádozás vagy -kiesés érzékelése. A mért értékeket a Poseidon2 (LAN)…
- Sensor 4-20mA 1W-UNILeválasztott egyenáramú szenzor az RJ11 1W-UNI buszhoz. RJ11-ről táplált átalakító külső 4–20 mA-es szondákhoz. Jellemzően ipari szonda csatlakoztatására szolgál 4–20 mA interfésszel – 2 eres áramhurok („nyélő” típus). Az RJ11…
- Sensor 60V 1W-UNI v2Galvanikusan leválasztott feszültségszenzor legfeljebb 60 V DC-ig, 1Wire-UNI kimenettel. Tipikus alkalmazások: ipari szenzorok (0–10 V) feszültségének vagy akkumulátorfeszültség mérése. Gyakran használják 48 voltos tápellátás…
- Sensor 0-20mA 1W-UNILeválasztott egyenáramú szenzor az 1Wire-UNI buszhoz. Szenzor 0–20 mA tartományú áramok mérésére. Jellemzően ipari szonda csatlakoztatására szolgál 0 / 4–20 mA kimenettel – külön tápellátással (pl. egy tártaly…
Detektorok
1-Wire UNI
- Flood detector 1W-UNI 3mEgyszerű vízbetörés-érzékelő (vízszint) vezetőképes folyadékot érzékel az érzékelő testén lévő 4 kimeneten keresztül (pontérzékelés). A szenzor szigetelő felületen falra vagy padlóra helyezhető.
Bináris, 1-Wire UNI
- Sensor WLD Relay 1W-UNIUniverzális WLD (vízszivárgás-érzékelő) szenzor egy WLD érzékelőkábel-bemenettel és kétféle kimenettel.
Bővítők
1-Wire UNI
- Converter 2xPt100 1W-UNIDupla átalakító két Pt100 és Pt1000 szonda 1-Wire UNI-hoz (RJ11) csatlakoztatására. Egy vagy két külső hőmérséklet-szonda felügyelhető LAN-on (Poseidon2) és GSM-en (Ares) keresztül.Tipikus alkalmazások: extrém hőmérsékletek…
Kifutó és megszűnt típusok (tájékoztatásul)
A gyártó hivatalos jelölései alapján. Új telepítéshez nem ajánljuk.
Kifutó
- Temp HomeBox
- Light 1Wire-UNI
Kompatibilis szoftverek és portálok.
Önálló monitorozás
- HWg-cloud.comA HWg-cloud.com a HW group portálja (online szolgáltatás) távfelügyeleti eszközök (szenzorok) kezelésére. E-mailes riasztásokat küld, megjeleníti a szenzorértékek grafikonjait, és segíti az eszközkezelést. A www.HWg-cloud.com…
- HWg-Config / UDP ConfigA HWg-Config segédprogram IP-címeket rendel az összes HW group hálózati eszközhöz. Átvizsgálja a hálózatot, megkeresi az eszközöket, megjeleníti az egyedi MAC-címüket, és lehetővé teszi a hálózati eszközök IP-címének,…
- SensDesk TechnologyA SensDesk Technology a HW group portálmegoldása távoli szenzorok és eszközök kezelésére (csak HW group termékekhez).
- NagiosA Nagios az egyik legismertebb és leggyakrabban használt nyílt forráskódú szoftver az IT-infrastruktúrák felügyeletére. A Nagios felügyeli a végfelhasználói állomásokat, az IT-szolgáltatásokat és az aktív hálózati elemeket is.…
Mobilalkalmazások
- HWg MonitorA HWg Monitor egyedülálló Android- és iOS-alkalmazás, amely nemcsak a SensDesk technológiájú portálokról, hanem a közvetlenül (WiFi/Ethernet) csatlakoztatott HW group felügyeleti eszközökről is meg tudja jeleníteni a…
Segédprogramok
- HWg UpgraderA HWg-Upgrader alkalmazás lehetővé teszi HWg eszközök tömeges firmware-frissítését és konfigurálását Etherneten keresztül.
A(z) STE2 LITE: Remote location temperature monitoring with email alerts. eszközhöz használható tartozékok.
Konverter
- SMS-GW3 LTEAz SMS-GW3 LTE központi átjáró, amely lehetővé teszi a HWg eszközök, a SensDesk portálok és a harmadik féltől származó szoftverek/hardverek számára szöveges üzenetek (SMS) és hanghívás-riasztások küldését.
- SMS-GW3A HWg-SMS-GW3 GSM (2G) központi átjáró, amely lehetővé teszi a HWg eszközök, a SensDesk portálok és a harmadik féltől származó szoftverek/hardverek számára szöveges üzenetek (SMS) és hanghívás-riasztások küldését.
