A feladat
Ezzel a példamegoldással azt szeretnénk megmutatni, hogyan figyelhetik az ügyfeleink a szabványos rackpolcokba csomagolt különböző szervereket, audio-videó vagy bármilyen más elektronikát.
Műszaki leírás
Minden zárt térbe csomagolt elektromos berendezésnél több dolgot kell figyelni. A legfontosabb paraméterek azonban mindig a következők:
- Hőmérséklet
Ha lehetséges, több ponton (szenzorral). Akár 10 Celsius-fokkal is eltérhet, ha a szenzort a levegőbemenet, a levegőkimenet vagy egy forró pont mellé helyezi.
- Relatív páratartalom
A szenzor elhelyezése itt is fontos (levegőbemenet vagy -kimenet).
- Vízérzékelés
- Tápellátás (jelenléte)
- Fizikai biztonság

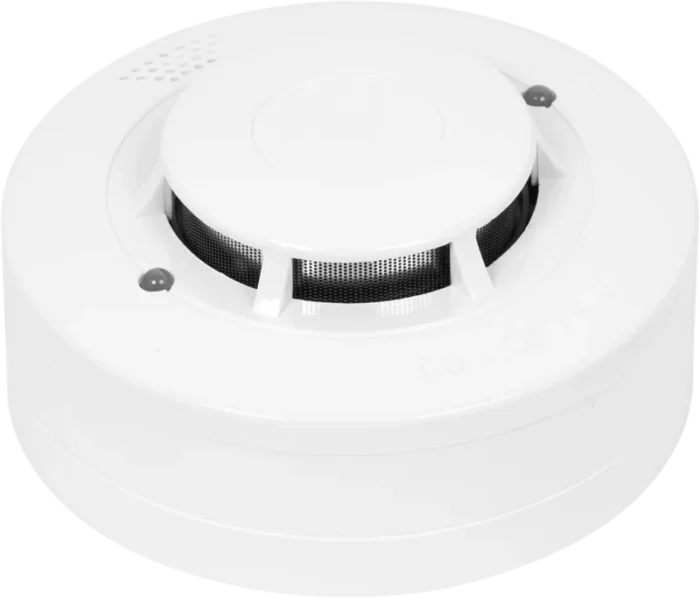

- Optikai füstérzékelő (opcionális)
És természetesen mindig legyen kényelmes módja annak, hogy a felelős személyt riasszuk, ha egyetlen figyelt paraméterrel vagy mindegyikkel baj van. A különböző paraméterek távoli elemzésének legjobb módja egy grafikon (diagram) az összes szenzorértékkel, ezt nevezzük multigrafikonnak.

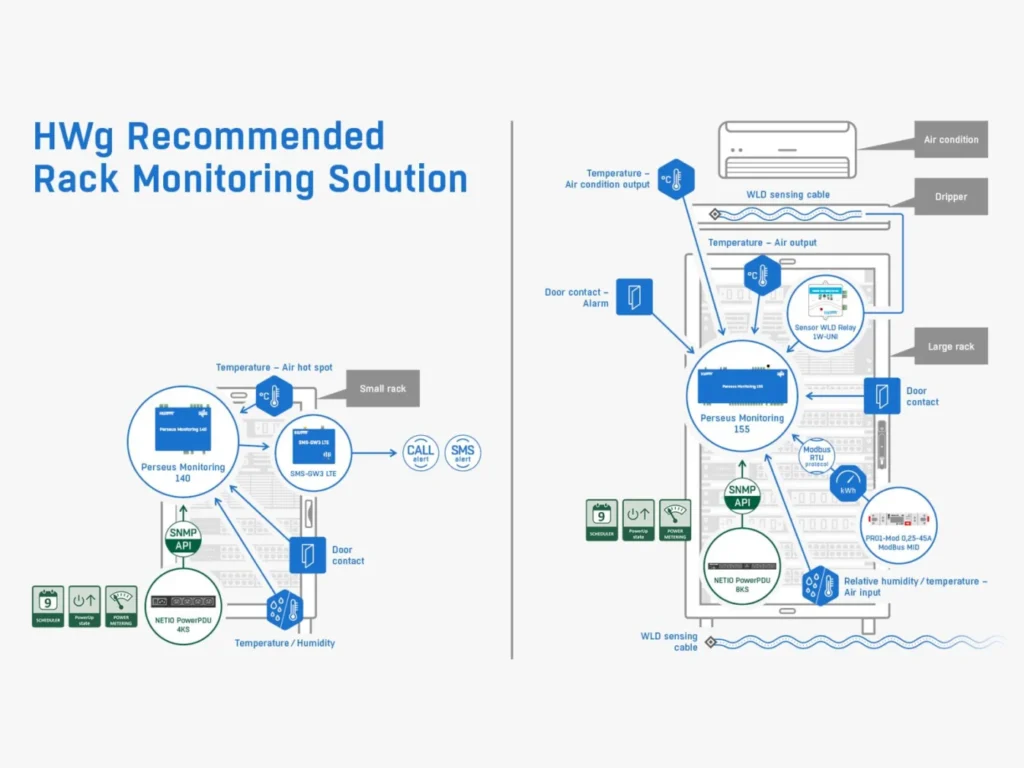

A HW group ügyfeleinek tapasztalatai alapján ajánlott rackfelügyeleti megoldást javasolunk kis és nagy rackekhez.
Nézzük végig az egyes megoldásokat és alkotóelemeiket.

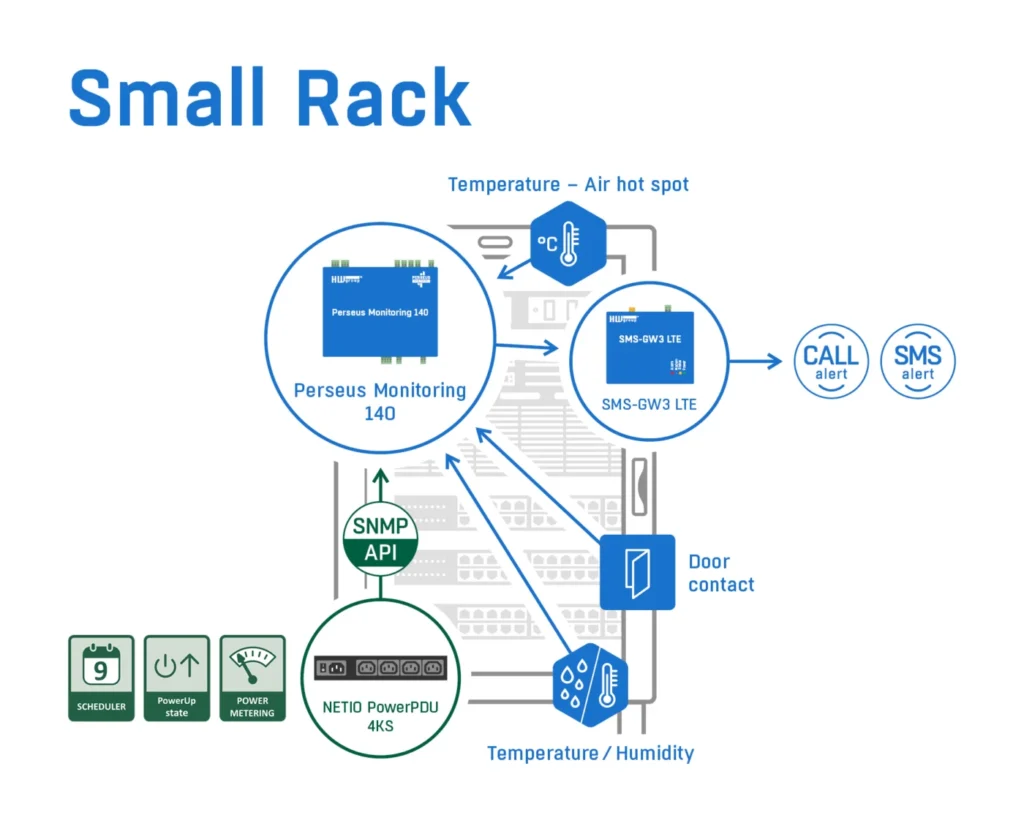

Kis, 10″/19″-os rack
Egy kis rack felügyeleti megoldásában néhány kritikus paraméter figyelése érdekel minket: tápellátás, hőmérséklet, relatív páratartalom és fizikai biztonság, SMS- és hívásriasztás lehetőségével.

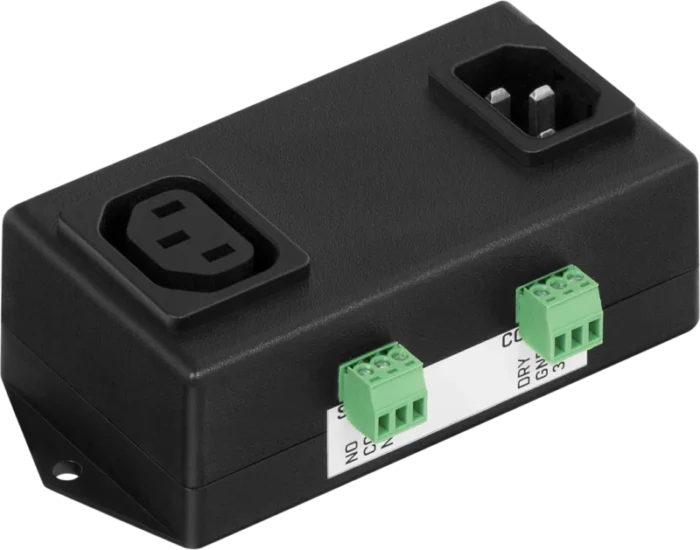

A részletes teljesítményfelvétel-monitorozáshoz és -vezérléshez NETIO PDU-k használatát javasoljuk. Ha a rackben nincs szükség távoli PDU-ra, a PowerEgg2 szenzorral érzékelhető a tápellátás jelenléte, vagy a teljes tápellátás-felügyelet is kihagyható.

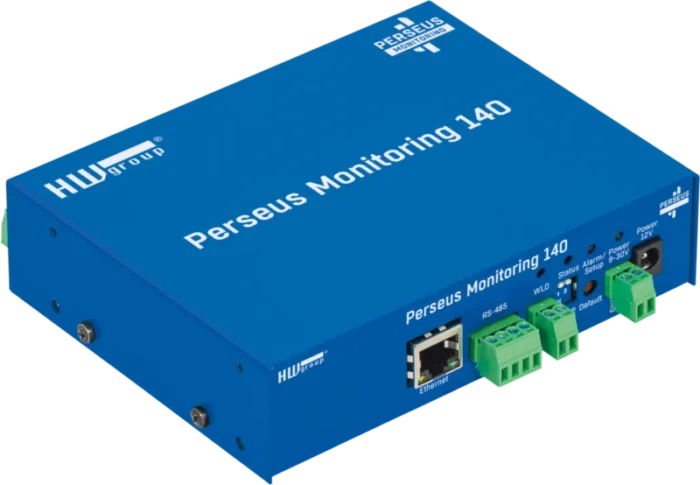

Egy kis, 10″/19″-os rack környezetfelügyeletéhez a Perseus Monitoring 140 használatát javasoljuk.
Ez egy nagy teljesítményű LAN-os monitorozó eszköz, minden olyan funkcióval, amelyre egy IT-környezetben szükség van.
Egy kis rackben mindössze két szenzorra és egy detektorra van szükség:

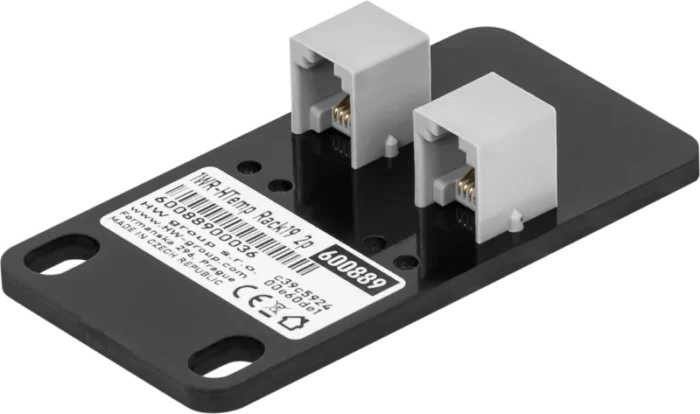

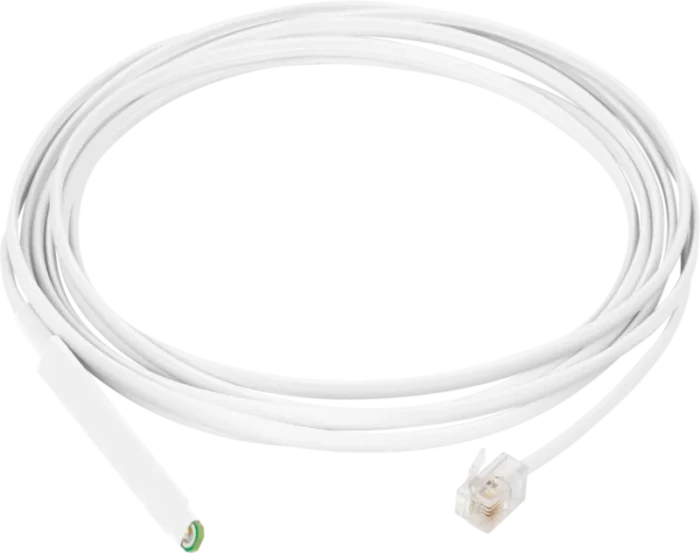

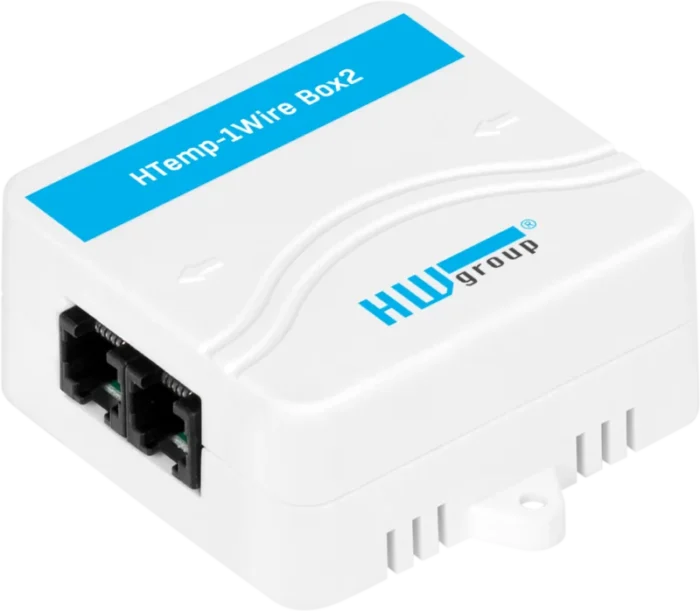

- Kombinált hőmérséklet- és relatív páratartalom-szenzor, rackes kivitelben vagy kábelen. Az ilyen szenzort a rack alsó részébe (levegőbemenet) javasoljuk telepíteni, ahol a harmatpont határán magasabb páratartalom várható.

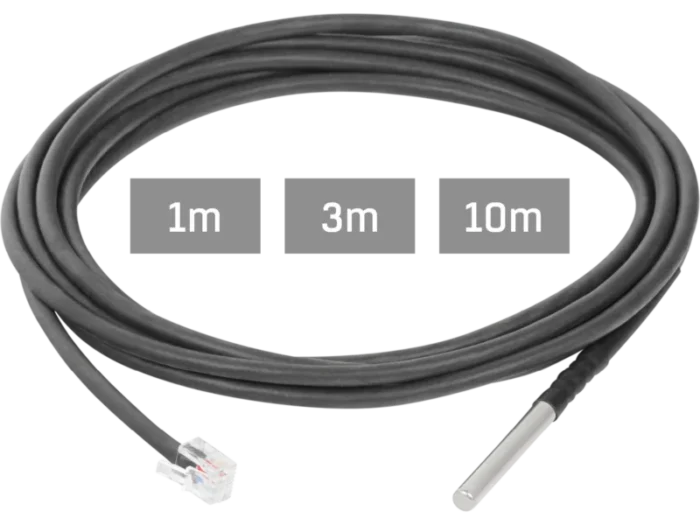

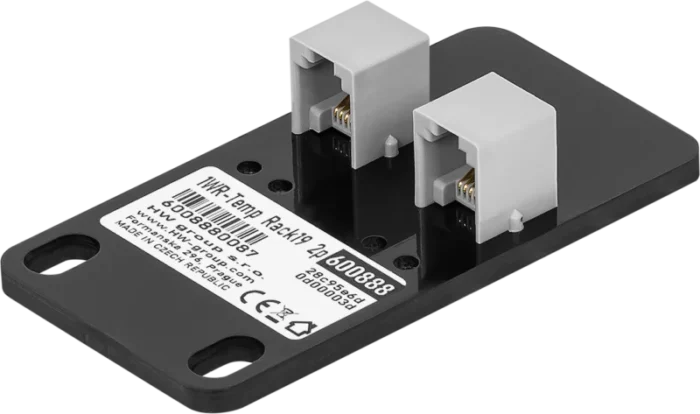

- Egy második hőmérséklet-szenzor a rack legmelegebb levegőpontján – általában a rack tetején, a levegőkimenet vagy a legjobban fűtő berendezés (forró pont) mellett.

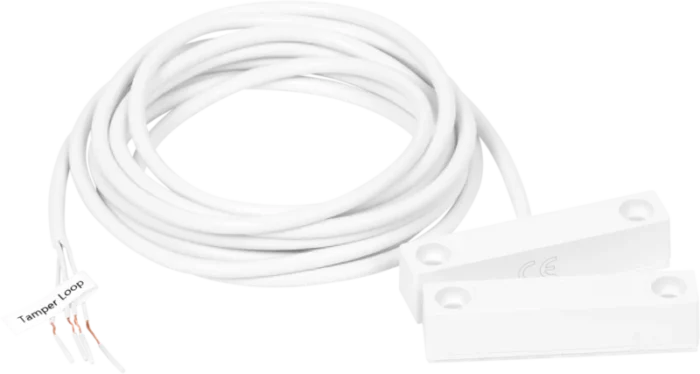

- Ajtókontaktus-érzékelő az ajtó állapotának figyelésére. Hasznos, ha minden alkalomról napló készül, amikor a szerver ajtaját kinyitották.

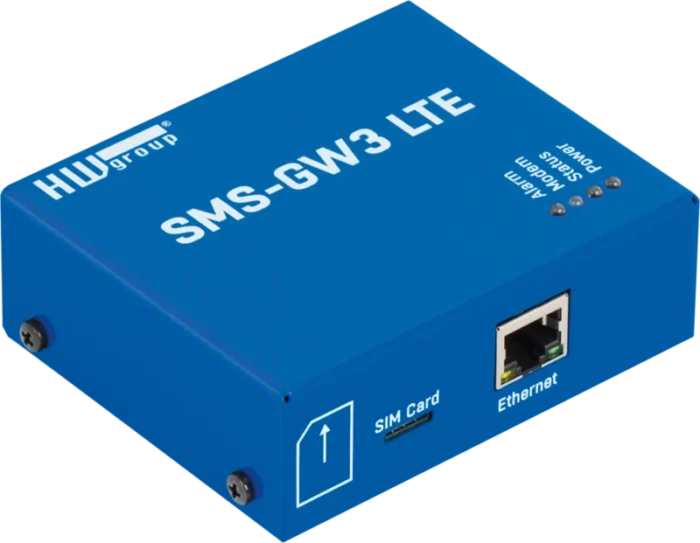

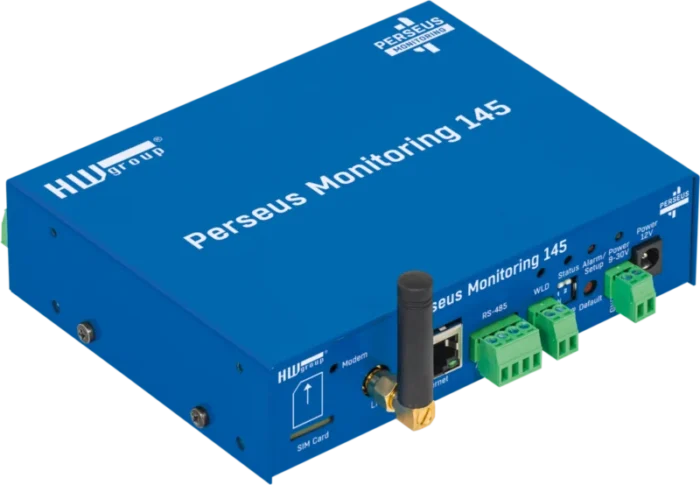

SMS- és hívásriasztás az SMS-átjáró GSM- vagy LTE-változatának hozzáadásával érhető el. A másik lehetőség a Perseus 140 cseréje a beépített LTE-modemmel rendelkező 145-re. Több további HWg termék is használhat egyetlen SMS-átjárót ugyanazon hálózatban (LAN) SMS- vagy hívásriasztás küldésére egy telefonszámra.
A Perseus Monitoring 140 e-mailes riasztásai külső SMTP-szerveren (nyilvános vagy saját) keresztül küldhetők. Az smtp.gmail.com (vagy bármely más nyilvános SMTP-szerver) használata helyett azonban a hosszú távon megbízhatóbb e-mailes riasztáshoz használja az ingyenes portálszolgáltatást (HWg-cloud.com). A portál emellett támogatja az eszköz elérhetetlenségéről szóló riasztást (a portál e-mailt küld, ha az eszköz 1 órán át nem érhető el). Ha a távoli felügyelt helyszínen kapcsolat- vagy áramkimaradás van, a portál e-mailt küld a karbantartásért felelős személynek.

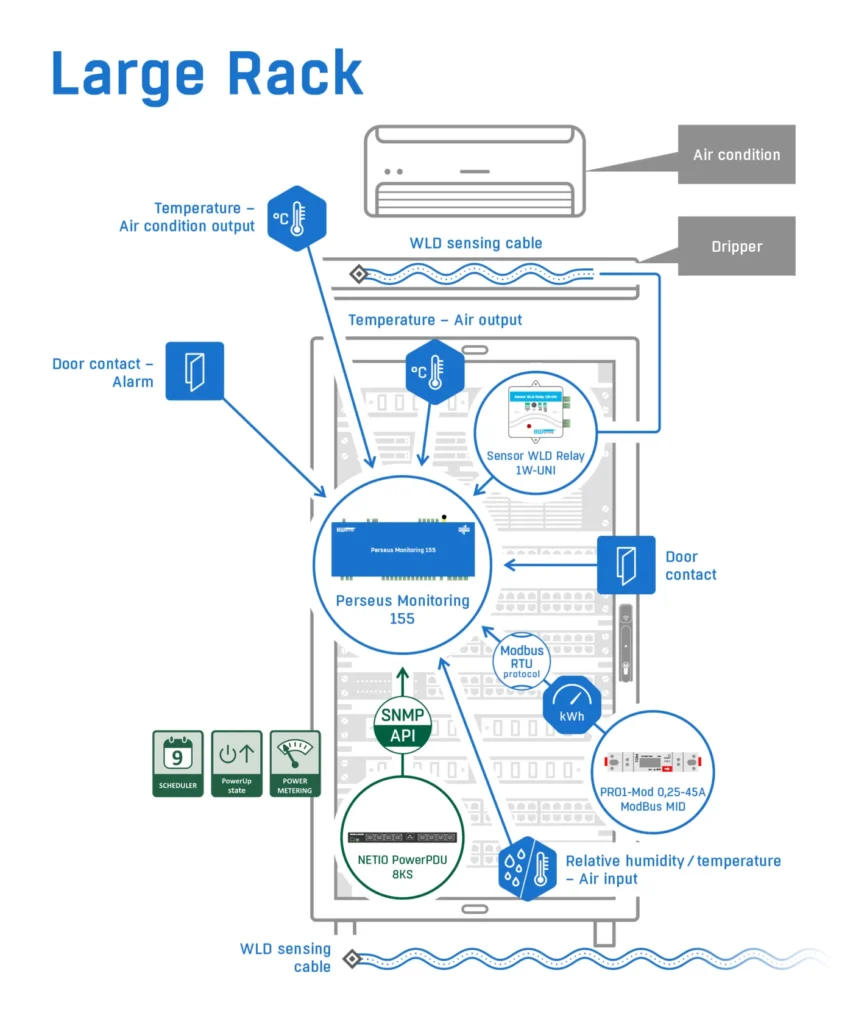

Nagy, 19″-os rack
A kis rackhez hasonlóan a nagy rackben is ugyanazokat a paramétereket figyeljük, csak nagyobb léptékben. Értékes kiegészítés a WLD zónabemenet is, amely riasztja a felelős személyt, ha vizet érzékel (a WLD érzékelőkábel teljes hossza mentén akár kis mennyiségű vezetőképes folyadékot is).
A részletes teljesítményfelvétel-monitorozáshoz és -vezérléshez NETIO PDU-k használatát javasoljuk. Ha a rackben nincs szükség távoli PDU-ra, a PowerEgg2 szenzorral érzékelhető a tápellátás jelenléte, vagy a teljes tápellátás-felügyelet is kihagyható.

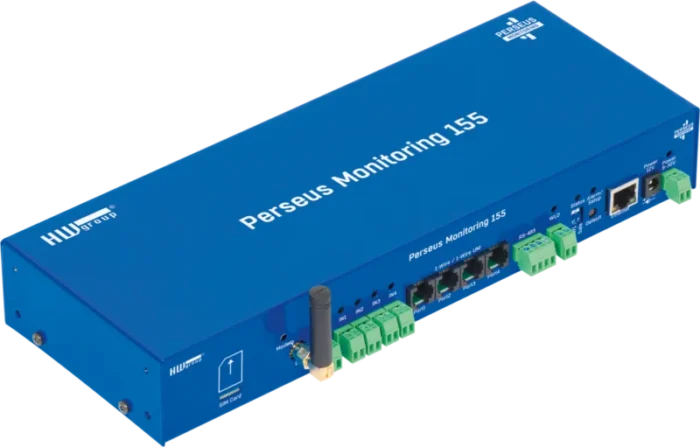

Egy nagy, 19″-os rack környezetfelügyeletéhez a Perseus Monitoring 155 használatát javasoljuk.
Ez egy csúcskategóriás monitorozó eszköz, minden olyan funkcióval, amelyre egy IT-környezetben szükség van. Egy eszközben támogatja az LTE-kommunikációt az Ethernettel, ami azt jelenti, hogy a tartalék mobilkommunikáció, valamint az SMS- és hívásriasztás azonnal elérhető.
Egy nagy rackben 4 szenzorra és egy detektorra van szükség:
- Kombinált hőmérséklet- és relatív páratartalom-szenzor, rackes kivitelben vagy kábelen. Az ilyen szenzort a rack elülső/alsó részébe (levegőbemenet) javasoljuk telepíteni, ahol a harmatpont határán magasabb páratartalom várható.
- Egy második hőmérséklet-szenzor a rack legmelegebb levegőpontján – általában a rack tetején, a levegőkimenet vagy a legjobban fűtő berendezés (forró pont) mellett.
- Ajtókontaktus-érzékelő az ajtó állapotának figyelésére (több ajtókontaktus is csatlakoztatható egyetlen DI-re).

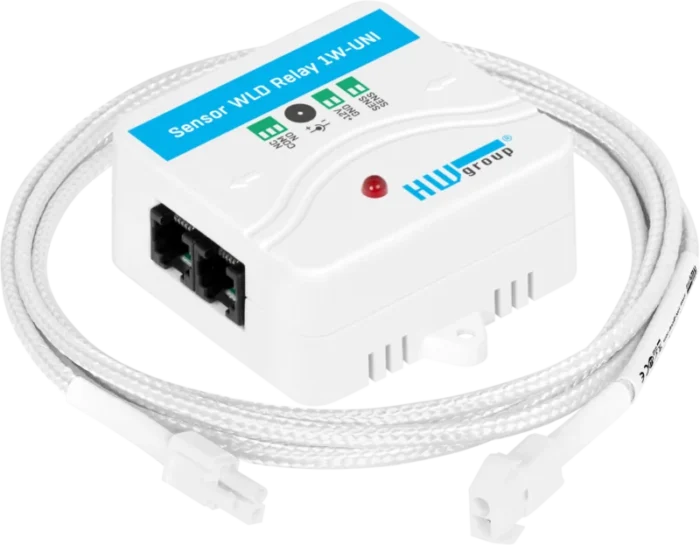

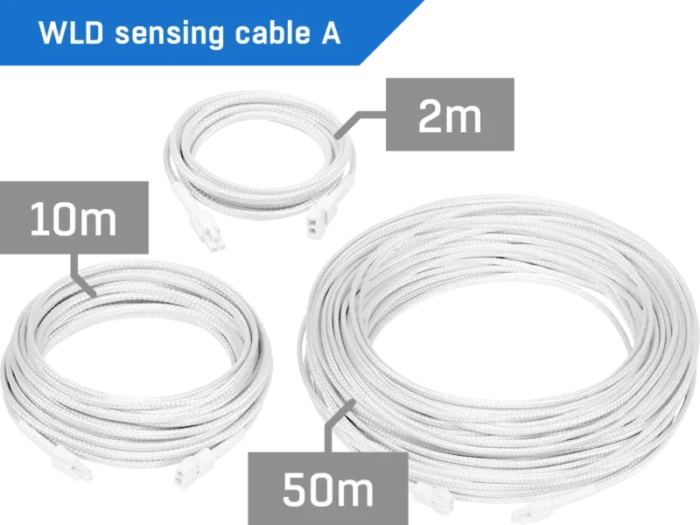

- Két WLD érzékelőkábel is telepítésre kerül: az egyik közvetlenül a Perseus egységhez csatlakozik, és a rack alatti padlót figyeli, a másik egy WLD Relay segítségével csatlakoztatva a klímaberendezés alatti csepptcálában van elhelyezve, különösen ha az a rack felett található, a páralecsapódás és az esetleges hűtőközeg-szivárgás figyelésére.
Ezen felül a nagyobb rackeket általában egyfázisú villanóra táplálja. A Perseus Monitoring 155 egységgel lehetőség van egy meglehetősen olcsó, de megbízható, RS-485 (Modbus/RTU) interfészű villanóra használatára, amely az adatokat a Perseusnak küldi további elemzésre és riasztásra.
Összegzés
Egyetlen telepített rendszer sem segít, ha nincs megfelelően telepítve. Tudjuk, hogy a kis- és közepes vállalatoknál az IT-infrastruktúráért felelős ügyfeleink nem hetente telepítenek távfelügyeleti rendszert.
Ugyanakkor az idejét és a pénzét azért fekteti ebbe a rendszerbe, hogy biztos legyen benne, a riasztás a telepítés után 7 évvel is megérkezik. Amire szüksége van, az egy könnyen telepíthető, robusztus és hosszú távon megbízható felügyeleti rendszer.
Ahogy a HW group vezérigazgatója, Jan Rehak mondja: „Ez egyszerű fizika, csak 4 egyszerű szabályt kell követnie”:
- Helyezzen el legalább 2 hőmérséklet-szenzort, és nevezze el őket.
- Használjon grafikonokat (portál) a távoli helyszínek elemzéséhez (egy hónap múlva már nem fog emlékezni rá).
- Évente egyszer tesztelje a rendszert (egy csésze forró vízzel).
- Az e-mailes riasztás rendben van, de kérjük, professzionális célra kerülje az ingyenes nyilvános SMTP-szervereken (smtp.gmail.com és hasonlók) keresztüli e-mail-küldést.
Kövesse YouTube-csatornánkat, vagy regisztráljon a HWg Academy-re további tanfolyamokért.
