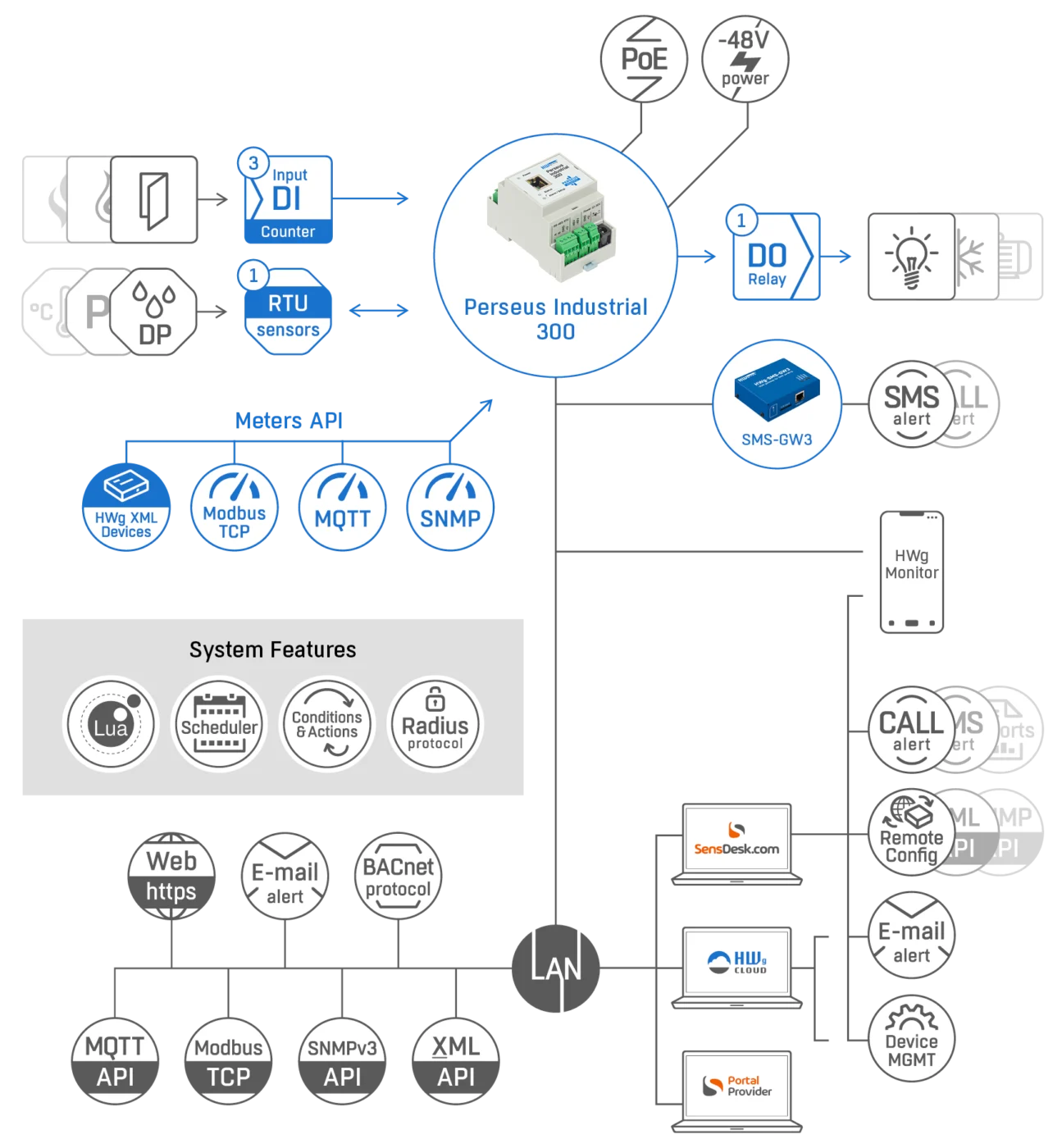

Skálázható architektúra: a Perseus 300 RTU- és DIN-sínes bővítőkre épülő bővíthető felépítése több bemenet/kimenet különféle kombinációjának csatlakoztatását teszi lehetővé. A Perseus Industrial 300 a külső fizikai szenzorok / detektorok / mérők adatait a LAN-on csatlakoztatott más HWg eszközök adataival kombinálja. A helyi feltételek, a Lua szkriptek, a naptár vagy a periodikus ütemező segítenek a mért adatok elemzésében.
A Perseus platform széles körű riasztási lehetőségeket (e-mail, SNMP trap) és Open API-t (BACnet, Modbus/TCP, MQTT) támogat.
A Perseus Industrial 300 csatlakoztatható a portálhoz (SensDesk Technology). A portállal együtt hatékony megoldás professzionális alkalmazásokhoz.
A Meters API lehetővé teszi, hogy a Perseus Industrial 300 LAN-on keresztül értékeket gyűjtsön más HWg eszközöktől (pl. STE2 R2), és ezeket helyi feltételekhez, riasztásokhoz, szkriptekhez vagy portálon való megjelenítéshez használja. Ez a Perseust nemcsak szenzoreszközzé, hanem elosztott felügyeleti rendszerek helyi adatgyűjtőjévé is teszi.
Külső szenzorok csatlakoztathatók az RTU (RS-485) sorkapocshoz.
Funkciók
- Skálázható DIN-sínes architektúra RTU bővítőkkel
- Ethernet: RJ45 (100BASE-T); WEB: beépített webszerver
- RTU (RS-485 Modbus-RTU): 1× sorkapocs (12 V-tal)
- DO (digitális kimenetek): 1× DO (relé)
- DI (digitális bemenetek): 3× DI (szárazkontaktus)
- S0 impulzus DI (digitális bemenet) az EN 62053-31 szabványnak megfelelően, B osztály
- Detektorok: füst, ajtókontaktus, mozgás, tápfeszültség-jelenlét stb.
- Eszközriasztások: SNMP, e-mail, (SMS / hívások külső SMS-átjáróval)
- Portálriasztások: e-mail, SMS / hívások, eszköz-érvénytelen riasztás
- Open API: SNMP, XML, Modbus/TCP, MQTT, BACnet
- Professzionális termék: IPv6, SNMP trapek, SNMP v3
- Biztonság: RADIUS – IEEE 802.1X, admin- és felhasználói fiókok, HTTPS (saját tanúsítvány)
- Meters API (LAN): HWg eszközök XML, Modbus/TCP, SNMP, MQTT
- Adatfeldolgozás: feltételek és műveletek, virtuális szenzorok, ütemező
- Távoli konfiguráció SensDesk technológiával
Alkalmazások és felhasználás
Tipikus alkalmazások
- Műszaki helyiségek és infrastruktúra felügyelete
- Raktári, gyógyszeripari és tárolási környezet felügyelete
- Távoli gépek és telephelyek felügyelete
- Telco-szekrény / BTS felügyelete
- Üvegházi és mezőgazdasági felügyelet

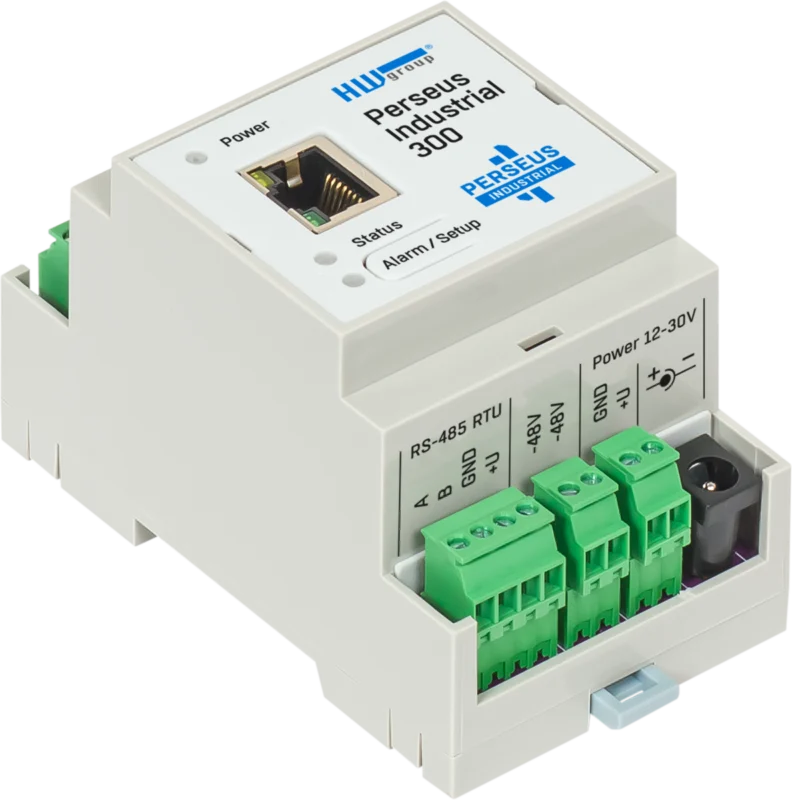

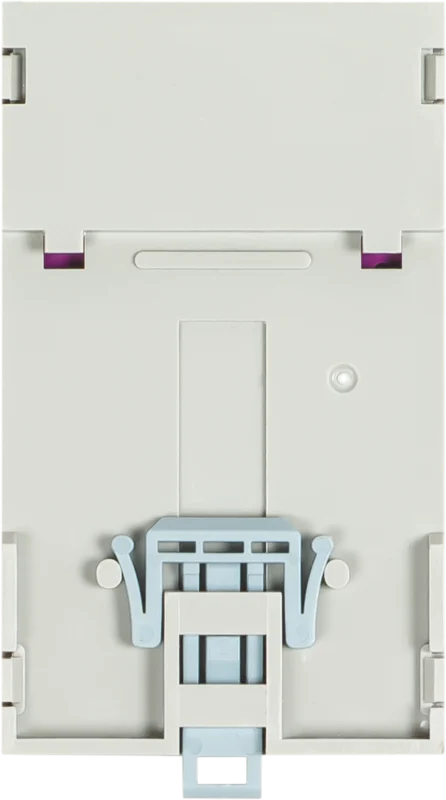

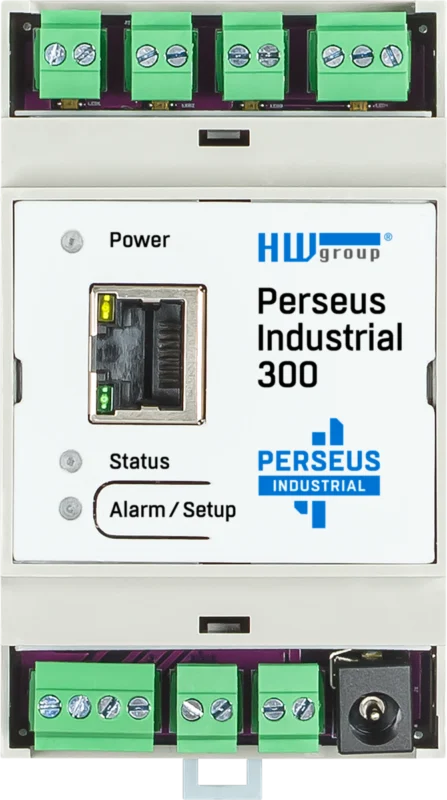

A Perseus Industrial 300 DIN-sínre szerelhető eszköz ipari környezet környezetfelügyeletére. Akár 100 külső mérő (szenzor) 1000 értékkel (változóval) csatlakoztatható.

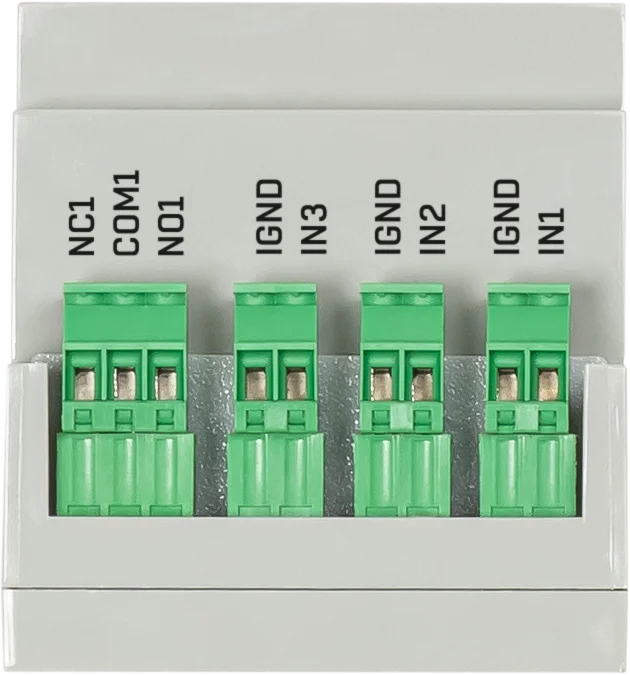

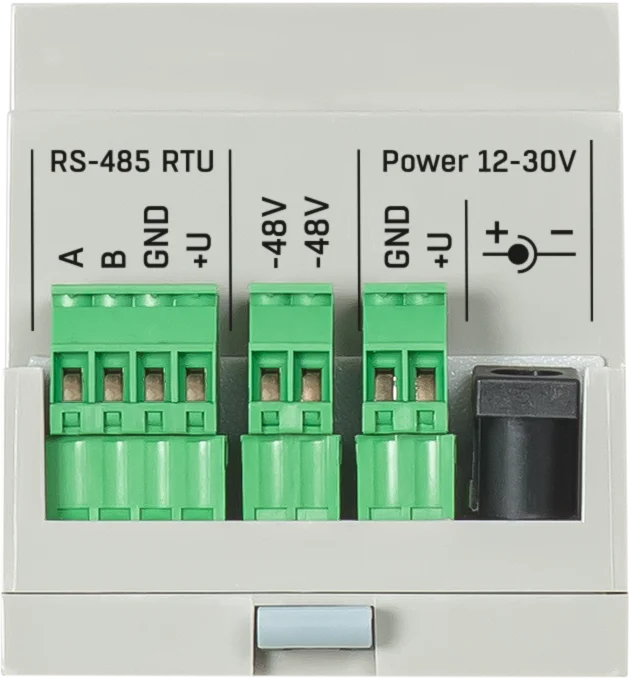

Egyetlen DIN-sínes eszközben RS-485 sorkapocs, 3 DI port (szárazkontaktusok) és 1 relékimenet áll rendelkezésre. A Perseus Industrial 300 9–30/48 VDC-ről vagy PoE-ről táplálható.
A Perseus 300 RS-485 fizikai interfészének és a Modbus/RTU Meters API-nak a kombinációja lehetővé teszi adatok beolvasását harmadik féltől származó villamosenergia-mérőkből, UPS-ekből vagy légkondicionáló termékekből.
A Perseus Industrial 300 rendelkezik relékimenettel, amely az eszköz felületén keresztül vagy egy csatlakoztatott szenzor vagy detektor értéke szerint vezérelhető, például légkondicionáló, szellőztetés vagy automata ajtók vezérlésére.
Skálázható RTU DIN-sínes modularitás
A Perseus Industrial 300 3 impulzusszámlálós digitális bemenettel és 1 DO-val (relékimenet) indul. DIN-sínes RTU-bővítők adhatók hozzá, hogy a DI (szárazkontaktus digitális bemenet) és a DO (standard relés digitális kimenet) száma az alkalmazáshoz illően skálázható legyen a Perseus Industrial család egységeivel kombinálva.
Riasztási lehetőségek
Tipikus alkalmazások közé tartozik a távoli infrastruktúra felügyelete és riasztása. Az egyszerű magas hőmérséklet-riasztásoktól a fejlett riasztásokig (az 5 szenzorból 2 túllépte a határt vagy nem elérhető).
A mobilalkalmazás az összes csatlakoztatott mérő állapotának megjelenítésére használható (LAN / portál).
Önálló monitorozás
- Az eszközről e-mailes riasztás küldhető (SMTP-szerver szükséges)
- DO relé kapcsolása meghatározott szenzorérték(ek) alapján
- A Perseus Open API elérhető (SNMP, Modbus/TCP, MQTT, …)
Portálszolgáltatás használata (HWg-cloud.com):
- E-mailes riasztás küldhető a portálról (hosszú távon megbízhatóbb)
- Az eszköz-érvénytelen (lecsatlakozott) riasztás elérhető a portálról
- Rövid előzményű egyérték-grafikon érhető el
- Riasztás-eszkaláció érhető el (csak e-mail)
- Távoli relékimenet kapcsolása szenzor alapján
- Központi riasztás-áttekintés és -kezelés
- Ingyenes szolgáltatás a HW group gyártótól
Fizetős portálszolgáltatás használata (portálszolgáltatók):
- SensDesk Technology portál (SaaS vagy helyszíni telepítés)
- E-mail, SMS és hanghívás-riasztások
- Többszörös grafikonok több év előzményével
- Felhasználói fiók API: SNMP vagy XML
- Jelentések (PDF)
- Többfelhasználós fiókok
Mobilalkalmazás: HWg Monitor
- Android- és iOS-verziók
- Eszközkapcsolat LAN-on: minden HWg eszköz
- Eszközkapcsolat a portálon: SensDesk.com + néhány portálszolgáltató
- Minden szenzorérték egy képernyőn
- A mobilalkalmazás szenzorérték-kijelzőként használható a falon
A(z) Perseus Industrial 300 műszaki paraméterei a gyártó adatai alapján.
Protokollok
Open API
| SNMP |
SNMP v1 + SNMP v3 |
| XML |
IGEN |
| MQTT |
IGEN |
| Modbus/TCP szerver |
IGEN |
| BACnet/TCP |
Igen |
Egyéb
| HTTP |
IGEN |
| HTTPS |
IGEN |
| Websocket |
Igen |
| DHCP |
IGEN |
| CoAP |
NEM |
| SNMP trap |
1 |
| SNTP |
IGEN |
| SMTP |
1 |
| SMTP TLS |
IGEN |
| HWg-Push (SensDesk) |
IGEN |
| Távoli konfiguráció |
Igen |
| NB-Push |
NEM |
| HWg-DCD |
NEM |
| IPv6 |
IGEN |
| Syslog |
NEM |
| Net-GSM (SMS GW) |
IGEN |
Szenzorok
Bemenetek
| Bemenet típusa |
Szárazkontaktus |
| Mennyiség |
3 |
| Számlálók |
IGEN, S0 (EN 62053-31, Class B) |
Kimenetek
| Kimenet típusa |
Standard relék |
| Mennyiség |
1 |
| Kimeneti terhelési feszültség |
50V |
| Kimeneti terhelési áram |
1000mA |
| Def. impulzus kimenet |
IGEN |
| Helyi feltétel kimenet |
IGEN |
Portok
Meters API
| Meters API: 1-Wire |
NEM |
| Meters API: Modbus/RTU kliens |
IGEN |
| Meters API: RS-485/HWg |
NEM |
| Meters API: Modbus/TCP kliens |
IGEN |
| Meters API: SNMP |
IGEN |
| Meters API: MQTT |
IGEN |
| Meters API: HWg XML |
IGEN |
| Meters API: M-Bus |
NEM |
Egyéb
| Comm monitor |
NEM |
| Virtuális értékek (átváltások) |
IGEN |
| Kalibrációs eltolás |
IGEN |
| Mérők limitje |
100 |
| Változók limitje |
1000 |
| RS-485 értékkorlát* |
100 |
Riasztások
Box2Box
| Box2Box típusa |
XML |
| Mennyiség |
1000 |
| Kliens/szerver |
Kliens/szerver |
| E-mail címzettek |
100 |
| E-mail sablonok |
IGEN |
| SMS címzettek |
100 |
| SMS sablonok |
IGEN |
| Trap címzettek |
100 |
| Csoportos riasztás |
IGEN |
| Riasztás-emlékeztető |
IGEN |
| Időszakos állapotjelentés |
IGEN |
| Riasztás-eszkaláció |
IGEN |
| IO over HTTP |
NEM |
Interfészek
| Ethernet |
10/100 Mbit |
| WiFi |
NEM |
| Mobilhálózat |
NEM |
| Wiegand |
NEM |
| 1-Wire |
0 |
| RS-232 |
NEM |
| RS-485 |
IGEN |
| M-BUS |
NEM |
| Antenna |
NEM |
Tápellátás és méretek
Tápellátás
| Tápellátás |
12-30V |
| Fogyasztás |
500mA |
| Tápellátás |
12-30V |
| Fogyasztás |
500mA |
| Tápellátás |
"-48V" |
| Fogyasztás |
500mA |
| Tápellátás |
PoE |
| Fogyasztás |
500mA |
| PoE / 48 V |
IGEN |
| Üzemi környezet |
-30°C – 65°C / 5%RH – 95%RH |
| Tárolási környezet |
-30°C – 65°C / 5%RH – 95%RH |
| Méretek |
53 × 90 × 57 mm (Sz × M × Mé) |
| Garancia |
24 h\u00f3nap |
Típus
| Környezet |
Ipari, SoHo, IT |
| Telepítés |
DIN* |
| IP védettség |
IP40 |
| Ház |
Műanyag |
Egyéb
| RADIUS |
IGEN |
| Ütemező |
IGEN |
| Lua szkriptek |
IGEN |
| Naplózó mérete |
32 MB |
| SWITCH |
NEM |
| Konfiguráció |
Web |
* A részleteket lásd a kézikönyvben.
A(z) Perseus Industrial 300 eszközhöz csatlakoztatható szenzorok, detektorok és bővítők.
Szenzorok
Modbus/RTU (RS-485)
Detektorok
Vízszivárgás (WLD)
- WLD-ECHOA WLD-ECHO kompakt vízszivárgás-érzékelő WLD-Sensing cable A/B érzékelőkábelekhez (akár 185 m). Ez a külső érzékelőkábel a teljes hossza mentén érzékeli a vizet, és már néhány csepp is riasztást vált ki, és aktiválja a…
Bináris
- Vibration detector SS14-v2Az SS14-v2 ütések és rezgések érzékelésére szolgáló eszköz. Berendezések, ablakok, dobozok vagy bármely átjáró védelmére használják, ahol rezgések vagy erős ütések által történő behatolási kísérleteket kell észlelni.
- Power DetectorAC feszültség-jelenlét detektor
- PowerEgg2A PowerEgg2 érzékeli a tápellátás kiesését (110/230 V egyfázisú, max. terhelés 8 A), és relével vezérelhető is. A PowerEgg bármely digitális bemenettel (DI) és/vagy digitális kimenettel (DO) rendelkező eszközhöz…
- Door contact MK4Biztonsági ajtókontaktus MK4 2 m-es csatlakozó vezetékkel. Ajtónyitás érzékelésére tervezték.
- Optical Smoke Detector FDR26Az FDR26 optikai füstjelző füst érzékelésére és tűzriasztás jelzésére szolgál. A detektor optikai érzékelőkamrával érzékeli az égéstermékeket a levegőben. Nem reagál a hőmérséklet-változásokra. Az optikai detektor minden…
- Motion PIR DetectorA JS-20 PIR mozgásérzékelő épületek védelmére készült. Többszörös jelelemzési módszert használ. A nagy csatlakoztathatóság érdekében a termék egy szabad kapocspárral van felszerelve.
- Gas Leak DetectorGyúlékony gáz jelenlétének jelzésére szolgáló detektor. A szenzor a gyúlékony gázok minden típusát érzékeli (földgáz, világítógáz, propán, PB-gáz, acetilén, hidrogén stb.), és a gázkoncentráció szerint 2 opcionális reakciót kínál.
Bináris, 1-Wire UNI
- Sensor WLD Relay 1W-UNIUniverzális WLD (vízszivárgás-érzékelő) szenzor egy WLD érzékelőkábel-bemenettel és kétféle kimenettel.
Bővítők
Modbus/RTU (RS-485)
- RTU-Expander 3004Az RTU-Expander 3004 12 modul széles DIN-sínes eszköz RS-485 Modbus RTU interfésszel. 30 digitális bemenetet S0 számlálókkal és 4 digitális relékimenetet kínál. Ezzel bővíti a Perseus Industrial I/O-képességeit Modbus/RTU-n…
- RTU-Expander 2004Az RTU-Expander 2004 9 modul széles DIN-sínes eszköz RS-485 Modbus RTU interfésszel. 20 digitális bemenetet S0 számlálókkal és 4 digitális relékimenetet kínál. Ezzel bővíti a Perseus Industrial I/O-képességeit Modbus/RTU-n…
- RTU-Expander 1004Az RTU-Expander 1004 6 modul széles DIN-sínes eszköz RS-485 Modbus RTU interfésszel. 10 digitális bemenetet számlálókkal és 4 digitális relékimenetet kínál. Ezzel bővíti a Perseus Industrial I/O-képességeit Modbus/RTU-n keresztül.
- PRO380-Mod 0,25-100A ModBus MIDA PRO380-Mb statikus, háromfázisú villamosenergia-mérő 100 A-ig Modbus-szal. A PRO380 energiamérők szabványos, 2 tarifás kivitelben kaphatók Modbus és impulzuskimenettel. A PRO380 energiamérő az LCD-n számos pillanatnyi…
- PRO2-Mod 0,25-100A ModBus MIDEgyfázisú villamosenergia-mérő 100 A-ig Modbus-szal. A PRO2 energiamérők szabványos, 2 tarifás kivitelben kaphatók Modbus és impulzuskimenettel. A PRO2 energiamérő az LCD-n számos pillanatnyi értéket jelenít meg, például…
- PRO1-Mod 0,25-45A ModBus MIDEgyfázisú villamosenergia-mérő 45 A-ig Modbus-szal. A PRO1 energiamérők szabványos, 2 tarifás kivitelben kaphatók Modbus és impulzuskimenettel. A PRO1 energiamérő az LCD-n számos pillanatnyi értéket jelenít meg, például…
Kompatibilis szoftverek és portálok.
Önálló monitorozás
- HWg-Config / UDP ConfigA HWg-Config segédprogram IP-címeket rendel az összes HW group hálózati eszközhöz. Átvizsgálja a hálózatot, megkeresi az eszközöket, megjeleníti az egyedi MAC-címüket, és lehetővé teszi a hálózati eszközök IP-címének,…
- HWg-cloud.comA HWg-cloud.com a HW group portálja (online szolgáltatás) távfelügyeleti eszközök (szenzorok) kezelésére. E-mailes riasztásokat küld, megjeleníti a szenzorértékek grafikonjait, és segíti az eszközkezelést. A www.HWg-cloud.com…
- SensDesk TechnologyA SensDesk Technology a HW group portálmegoldása távoli szenzorok és eszközök kezelésére (csak HW group termékekhez).
- NagiosA Nagios az egyik legismertebb és leggyakrabban használt nyílt forráskódú szoftver az IT-infrastruktúrák felügyeletére. A Nagios felügyeli a végfelhasználói állomásokat, az IT-szolgáltatásokat és az aktív hálózati elemeket is.…
Mobilalkalmazások
- HWg MonitorA HWg Monitor egyedülálló Android- és iOS-alkalmazás, amely nemcsak a SensDesk technológiájú portálokról, hanem a közvetlenül (WiFi/Ethernet) csatlakoztatott HW group felügyeleti eszközökről is meg tudja jeleníteni a…
Segédprogramok
- HWg UpgraderA HWg-Upgrader alkalmazás lehetővé teszi HWg eszközök tömeges firmware-frissítését és konfigurálását Etherneten keresztül.
A(z) Perseus Industrial 300 eszközhöz használható tartozékok.
Konverter
- SMS-GW3 LTEAz SMS-GW3 LTE központi átjáró, amely lehetővé teszi a HWg eszközök, a SensDesk portálok és a harmadik féltől származó szoftverek/hardverek számára szöveges üzenetek (SMS) és hanghívás-riasztások küldését.
- SMS-GW3A HWg-SMS-GW3 GSM (2G) központi átjáró, amely lehetővé teszi a HWg eszközök, a SensDesk portálok és a harmadik féltől származó szoftverek/hardverek számára szöveges üzenetek (SMS) és hanghívás-riasztások küldését.
Tápellátás
- UPS 12V and 5VAz „UPS 12V and 5V” tartalék tápforrás 12 V-os és 5 V-os DC tápellátású eszközökhöz, amelyeket az UPS egyidejűleg táplálhat. A stabil, legfeljebb 1,5 A-es 12 V-os és legfeljebb 0,5 A-es 5 V-os kimeneti feszültség mellett az…
- UPS 12VAz „UPS 12V” tartalék tápforrás 12 V DC tápellátású eszközökhöz. A stabil, legfeljebb 1,5 A-es 12 V-os kimeneti feszültség mellett beépített relékimeneten keresztül tájékoztat a külső tápellátás kimaradásáról. Tápellátás…
- 12V/1.5A Wall plug adaptor INT12 V / 1,5 A tápadapter, nemzetközi változat három cserélhető dugóval (EU, UK, US). Az adapter beépített rövidzár- és túlterhelés-védelemmel rendelkezik.
