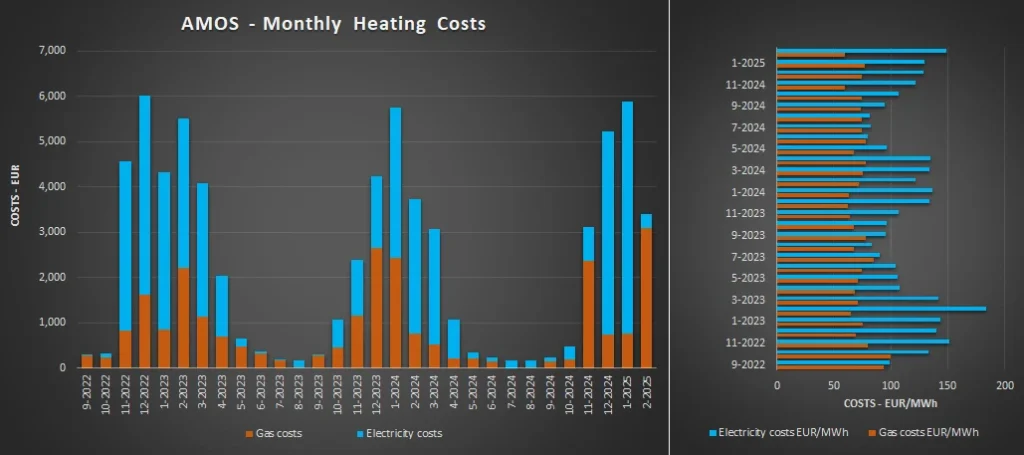

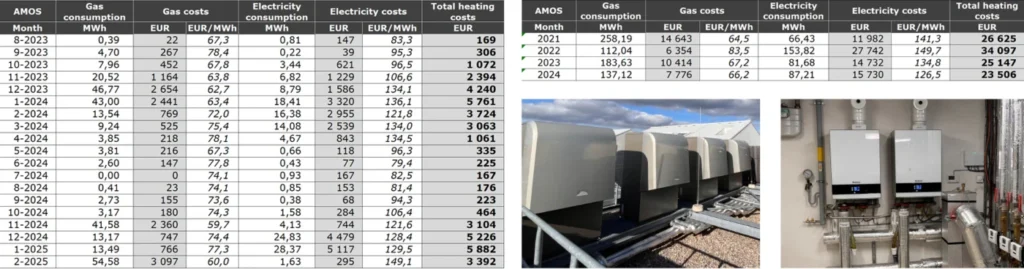

Ismerje meg, hogyan használja Csehország első, passzívház-szabványban épült középülete a HW group termékeit az áram, a gáz, a víz és a hő mérésére Modbus és M-Bus mérők kombinációjával. Emellett a SensDesk technológia a környezetfelügyelet és az energiamérés kombinációja alapján támogatja az energiafogyasztás elemzését és optimalizálását.
Közzétéve: 2025. 04. 02.
A feladat
A csehországi passzívház-szabvány kötelezi az üzemeltetőket az energiafogyasztás rögzítésére és a jelentések figyelésére. Ennek érdekében az épület alagsorában található nagy gépházban most Perseus Energy 285 van telepítve, és minden mérő – víz, villany, gáz stb. – ehhez az egységhez csatlakozik, és ez figyeli. Minden hőszivattyút is a Perseus Energy figyel. A hőgyűjtőn lévő kalorimétere méri, mennyi hőt szállítottak a teljes rendszernek. A napi monitorozást és a rendszeres jelentéseket a SensDesk Technology alapú portál biztosítja.
Az esettanulmány
A prágai külvárosban található AMOS általános iskola volt az első csehországi középület, amelyet passzívház-szabvány szerint építettek. Az iskola 2019-ben nyílt meg a tanulók előtt, de az egész projekt csaknem egy évtizede készült.
A passzívházak szabványai az utóbbi években rengeteget fejlődtek, ezért amikor a projekt végül a megítélt finanszírozással tervezési szakaszba léphetett, minden változót állandóvá kellett tenni a projekt sikeres befejezéséhez. A projekt teljes költsége 420 millió cseh korona volt, ami akkor több mint 16 millió eurónak felelt meg. Az építészeti projekt megkezdése előtt a nyertes építészcsapat több hasonló projektet is meglátogatott Svájcban, Ausztriában és Finnországban, hogy megismerje a legjobb ötleteket és a meglévő gyakorlatokat egy ilyen innovatív, kifejezetten gyerekeknek tervezett középület kezelésében.
Az AMOS iskola a működéséhez két független hőforrást kombinál:
- Hőszivattyúk (levegő–víz);
- Gázkazán.

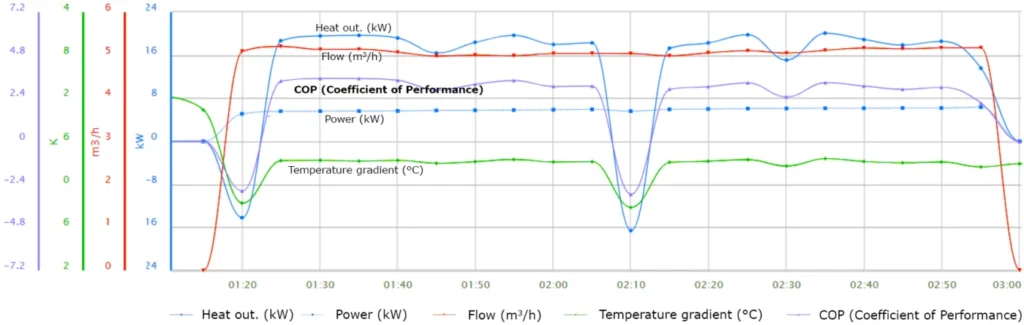

A csehországi passzívház-szabvány kötelezi az üzemeltetőket az energiafogyasztás rögzítésére és a jelentések figyelésére. Ennek érdekében az épület alagsorában található nagy gépházban most Perseus Energy 285 van telepítve, és minden mérő – víz, villany, gáz stb. – ehhez az egységhez csatlakozik, és ez figyeli. Minden hőszivattyút is a Perseus Energy figyel. A hőgyűjtőn lévő kalorimétere méri, mennyi hőt szállítottak a teljes rendszernek. A Perseus Energy 285 bevezetése előtt a helyszínen több PWR25 egység működött.

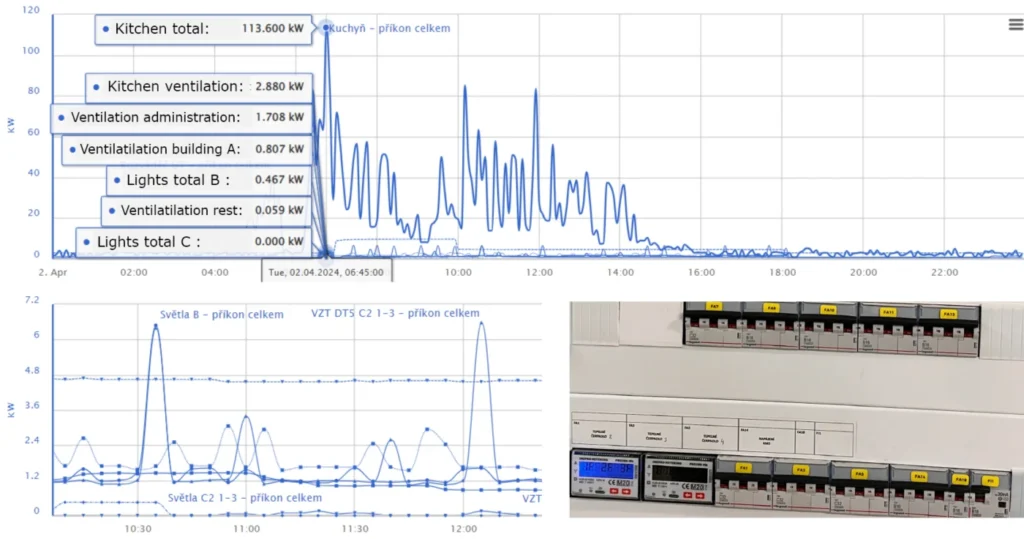

A villanyórák egy másik Perseus Energy 285 egységhez csatlakoznak, és külön figyelik az iskolai konyha energiafogyasztását, amely az épület legenergiaigényesebb része, és elkülönítik az egész épület fogyasztásától, amelyet szintén mérnek.
Ezt a konfigurációt azért választották, mert az iskolának sajátos körülményekkel és előírásokkal kell megbirkóznia. A hőszivattyúk kezdetben 42–45 °C-ra melegítik a vizet, ami nyilvánvalóan nem elég a konyhának és a melegvíz-tartályoknak. A részlet az, hogy a levegő–víz hőszivattyúk -5 °C alatt veszítenek a hatékonyságukból, a csökkenő hozam azonban már 2–3 °C körül elkezdődik, ami azt jelenti, hogy a vizet földgázzal kell magasabb hőmérsékletre melegíteni.
Az iskolában 2 előmelegítő tartály van, amelyeket csak a hőszivattyúk fűtenek, majd a külső hőmérsékleti viszonyoktól és az aktuális fogyasztástól függően a gázkazán két külön fűtőtartályhoz kapcsol be. Az egyiket kizárólag az iskolai konyha használja, a másikkal az épület közös tereit fűtik. Ugyanakkor elektromos fűtőbetéteket szereltek fel az olyan elemek hatékonyságának növelésére, amelyek a kazánoktól 50 méternél hosszabb csővezetékre vannak.

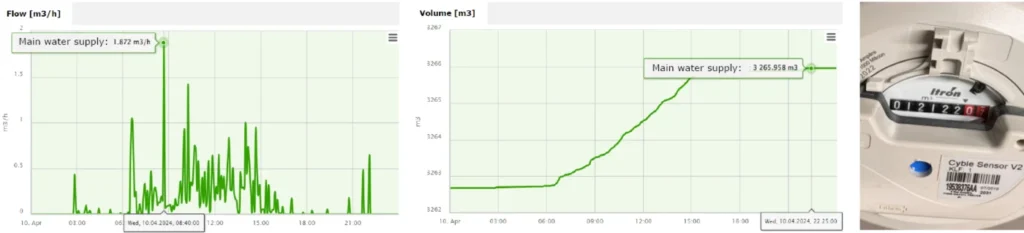

A vízfogyasztást hasonlóan monitorozzák és szabályozzák. Az iskola esővizes WC-öblítő rendszerrel van felszerelve. A vizet a kültéri játszótér alatti földalatti tartályban gyűjtik, és a kazánházban lévő közbenső tartályba szivattyúzzák. A Perseus folyamatosan monitorozza a vízfogyasztást, és ha a földalatti tartályban vízhiány lép fel, aktiválja a közbenső tartály utántöltését a vízvezetékről. Ugyanakkor WLD kábellel érzékeli a tartály túlfolyását, ha az egyik vízgolyóscsap meghibásodik.

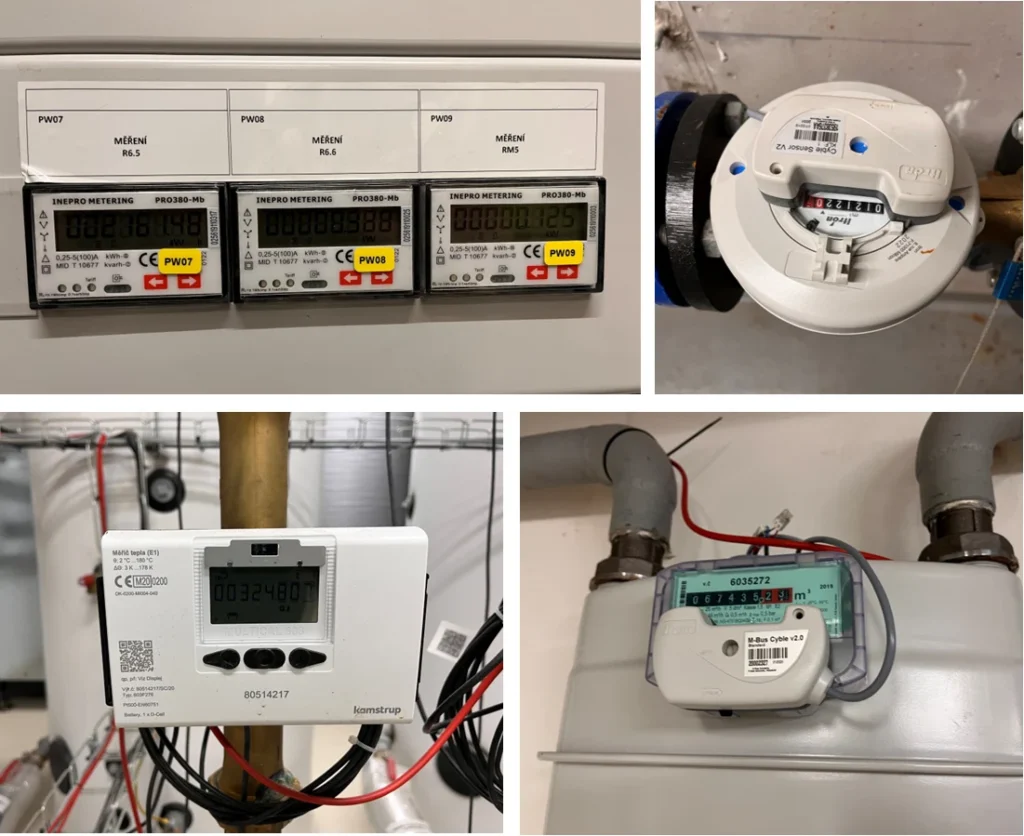

Az épület összes mérője M-Bus technológiát használ, amely könnyen integrálható a Perseus Energy egységekkel, mert azok natívan támogatják az M-Bus-t.
A mérők és szenzorok ezen teljes kombinációja ezután a HW portálhoz csatlakozik – egy önálló SensDesk Technology portálhoz, amelyet a HW server, a HW group cseh- és szlovákiai forgalmazója üzemeltet. A víz-, gáz- és hőriasztásokat okos módon a portálon keresztül kezelik, éppúgy, mint az összes mérő aktuális állapotát figyelő automatikus jelentéseket.
A HW group büszke arra, hogy berendezései Csehország egy ilyen mérföldkőnek számító projektjében és Európa egyik legnagyobb innovációt képviselő iskolaépületében üzemelnek.
