Az Ares 12 LTE a csatlakoztatott szenzorok értékeit figyeli. Ha egy érték eléri a riasztási küszöböt, az eszköz e-mailt küld vagy szöveges üzenetet (SMS), illetve felhívja a megadott számokat. A mért adatok összetett irányítópulton, a SensDesk Technology portálon tekinthetők meg.
Az Ares 12 LTE beépített akkumulátora akár 24 órán át biztosít tartalék tápellátást. Az Ares 12 LTE termékek támogatják a FOTA-t (Firmware Over The Air), vagyis a távoli firmware-frissítést.
Funkciók
- 14× 1-Wire UNI / 1-Wire bemenet; 2× digitális bemenet S0 impulzusszámlálókkal; adatnaplózó több mint 250 000 rekordhoz; a digitális bemenetek 32 bites impulzusszámlálói áramkimaradás esetén is megőrzik az értéküket
- 5× e-mail; 5× „SMS+csörgetés” (SMS+Ring)
- A beépített akkumulátor akár 24 órán át biztosít tartalék tápellátást.
- USB-n keresztül, további szoftver telepítése nélkül konfigurálható PC-ről. Távoli konfiguráció a SensDesk portál „AresConf” fülén keresztül is lehetséges.
- A távoli firmware-feltöltés (FOTA) lehetősége az Ares eszközöket ideálissá teszi nagy léptékű telepítésekhez.
- Csatlakozás LTE és GSM/GPRS hálózaton. A világszerte elérhető APN-ek listája.
- Ha egy szenzorérték a beállított biztonságos tartományon kívül esik, vagy egy DI állapota megváltozik, az eszköz e-mailes vagy „SMS+Ring” riasztást küld, illetve relét aktivál (a csatlakoztatható „Relay Output 1-Wire UNI” kiegészítőn keresztül).
- Az adatok e-mail mellékletben küldhetők, vagy USB-n letölthetők.
- Több harmadik féltől származó szoftverrel (SCADA stb.) kompatibilis. Programozóknak a HWg-SDK tartalmaz példákat a használathoz (Borland C++, MS Visual, VB, C#, PHP, JAVA és mások).
Alkalmazások és felhasználás
- LTE kapcsolat
- Gépek és környezetüknek GPRS-alapú monitorozása
- Banki automaták (ATM) – környezetfigyelés a hálózati kapcsolat megbontása nélkül
- Műalkotás-kiállítások és -depók
- Élelmiszer- vagy anyagtárolók
- Hűtőrendszerek és hűtők
Ares 12 LTE: funkciók IoT projektekhez
- Adatátvitel LTE/GSM/GPRS mobilhálózaton
- Az aktuális adatok gyors megtekintése a SensDesk webportálon
- Mobilalkalmazások, asztali alkalmazások
- Adatküldés e-mailben, egyedi szoftverbe vagy harmadik féltől származó felhőalkalmazásokba
Az Ares 12 LTE egységek LTE/GSM/GPRS hálózaton keresztül csatlakoznak az internetre. Az adatok a HWg-Push protokollal jutnak el a nyilvános SensDesk portálra.
A SensDesk IoT portál a mobiltelefonon is gyors áttekintést nyújt az aktuális értékekről. A mért értékek grafikonjait akár 2 évre visszamenőleg megjeleníti, és felhőszerű weboldalon lehetővé teszi a riasztási üzenetek beállítását e-mailben vagy SMS-ben (a saját HWg-SMS-GW3 átjáróval).
Az Ares 12 LTE a GSM és LTE kommunikációnak köszönhetően széles lefedettségű jelet használ, ezért ideális kültéri vagy mobil IoT alkalmazásokhoz. A bázisállomások (hálózati cellák) közötti váltás akár 180 km/h sebességig automatikus, és nem jár a kommunikáció megszakadásával.
Az Ares 10 és az Ares 12 közti különbségek
|
Ares 10 |
Ares 12 |
| 1-Wire UNI szenzorok |
6× |
14× |
| Akkumulátor |
NEM |
IGEN |
Az Ares 10 típust a gyártó megszüntette.
Az Ares 12 LTE tipikus alkalmazási területei és a hozzá kapcsolódó megoldások. A hivatkozások a gyártó (angol nyelvű) megoldásoldalaira vezetnek.
Ipari alkalmazások
A mobil infrastruktúrának megbízható hűtés-, fűtés- és épület-/helyszínfelügyeletre és riasztásra van szüksége.
Hőmérséklet-figyelés hűtőszekrényekben és tárolókban, ahol gyógyszereket és hőmérséklet-érzékeny anyagokat tárolnak.
A gyógyszertáraknak és az orvosi cégeknek az előírt szabványokat és szabályozásokat kell betartaniuk.
A kis és nagy raktárak üzemeltetőinek hatékony módszerre van szükség a tárolóterek hőmérsékletének és páratartalmának figyelésére.
A szállodavezetők és bérbeadók folyamatosan felelősek a zavartalan működésért, a kiegyensúlyozott költségvetésért és a vendégek legmagasabb szintű elégedettségéért.
Az élelmiszer tárolása pontos hőmérséklet-figyelést, gyors riasztásokat és részletes jelentéseket igényel. Az SD eszközök a SensDesk portállal segítenek a hűtőszekrény hőmérsékletének figyelésében.
A bor hőmérsékletét folyamatosan figyelni kell, mert a legtöbb bort károsítják a hőmérséklet-ingadozások.
Érzékeny áruk szállításakor és tárolásakor nagyon fontos, hogy minden érték kontroll alatt legyen, és a határértékeket ne lépjék túl.
A távoli technológiának megbízható hűtés-, fűtés- és helyszínallapot-felügyeletre van szüksége.
A gépeket és berendezéseket, valamint az azokat kezelő embereket is védeni kell. Ugyanez igaz az ipari környezetekre, gyártócsarnokokra és raktárakra.
Villamos energia-, gáz- vagy vízfogyasztás mérése S0 impulzusok alapján, Open API-n keresztül (SNMP, XML, MQTT, Modbus/TCP protokollok vagy a portálról).
IT SOHO alkalmazások
GSM/GPRS hőmérő alkalmazása SMS-riasztással és szabványos e-maillel GPRS-en keresztül.
Villamos energia-, gáz- vagy vízfogyasztás mérése S0 impulzusok alapján, Open API-n keresztül (SNMP, XML, MQTT, Modbus/TCP protokollok vagy a portálról).
Szerverszobák
A mobil infrastruktúrának megbízható hűtés-, fűtés- és épület-/helyszínfelügyeletre és riasztásra van szüksége.
Az Ares 12 LTE műszaki paraméterei a gyártó adatai alapján.
Protokollok
Open API
| SNMP |
NEM |
| XML |
IGEN |
| MQTT |
NEM |
| Modbus/TCP szerver |
NEM |
Egyéb
| HTTP |
NEM |
| HTTPS |
NEM |
| DHCP |
NEM |
| SNMP trap |
0 |
| SNTP |
IGEN |
| SMTP |
1 |
| SMTP TLS |
IGEN |
| HWg-Push (SensDesk) |
IGEN |
| HWg-DCD |
NEM |
| IPv6 |
NEM |
| Syslog |
NEM |
| Net-GSM (SMS GW) |
NEM |
Bemenetek és kimenetek
Bemenetek
| Típus |
Szárazkontaktus |
| Mennyiség |
2 |
| Számlálók |
IGEN |
Kimenetek
| Típus |
Külső modul |
| Mennyiség |
4 |
| Kimeneti terhelési feszültség |
50 V |
| Kimeneti terhelési áram |
1000 mA |
| Def. impulzus kimenet |
Csak külső kimenetekhez |
| Helyi feltétel kimenet |
Csak külső kimenetekhez |
Egyéb
| RFID olvasó |
0 |
| Comm monitor |
NEM |
| Virtuális értékek (átváltások) |
NEM |
| Kalibrációs eltolás |
IGEN |
| RJ11 értékkorlát* |
14 |
| RS-485 értékkorlát* |
0 |
| M-BUS mérők |
0 |
| M-BUS elemek |
0 |
Riasztások
| E-mail címzettek |
5 |
| E-mail sablonok |
IGEN |
| SMS címzettek |
5 |
| SMS sablonok |
IGEN |
| Trap címzettek |
0 |
| Csoportos riasztás |
NEM |
| Riasztás-emlékeztető |
IGEN |
| Időszakos állapotjelentés |
IGEN |
| Riasztás-eszkaláció |
NEM |
| IO over HTTP |
NEM |
Interfészek
| Ethernet |
NEM |
| WiFi |
NEM |
| Mobilhálózat |
LTE |
| Wiegand |
NEM |
| 1-Wire |
1 |
| RS-232 |
NEM |
| RS-485 |
NEM |

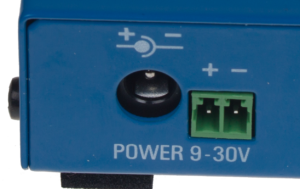

Tápellátás és méretek
Tápellátás
| Tápcsatlakozó: jack (hordó, belső 2,1 mm / külső 5,5 mm) |
9–30 V, fogyasztás 250 mA |
| Tápcsatlakozó: sorkapocs |
9–30 V, fogyasztás 250 mA |
| PoE / 48 V |
NEM |
Akkumulátoros tartalék
| Akkumulátor |
Li-Ion, újratölthető |
| Kapacitás |
1300 mAh |
| Tartalék idő |
akár 24 óra |
Környezet és kivitel
| Üzemi környezet |
-5 °C – 50 °C / 20 %RH – 80 %RH |
| Tárolási környezet |
-25 °C – 85 °C / 5 %RH – 95 %RH |
| Méretek |
98 × 92 × 33 mm (Sz × M × Mé) / 255 g |
| Garancia |
24 hónap |
| Környezet |
Ipari, SoHo |
| Telepítés |
Rack*, DIN*, asztal, fal* |
| IP védettség |
IP40 |
| Ház |
Fém |
Egyéb
| Naplózó mérete |
4 MB |
| SWITCH |
NEM |
| Virtuális soros port |
NEM |
* A részleteket lásd a kézikönyvben.
Az Ares 12 LTE-hez csatlakoztatható szenzorok és detektorok (1-Wire UNI / 1-Wire, RJ11 csatlakozó).
Szenzorok
1-Wire
- 1WU-Temp Pt100 Frost 3mPrecíz ipari hőmérséklet-érzékelő, -200 és +160 °C között.
- 1WU-Temp Pt100 3mNagy pontosságú hőmérséklet-érzékelő, -50 és +200 °C között – ideális raktárakhoz, élelmiszer-feldolgozáshoz, fagyasztókhoz, orvosi és laboratóriumi környezetekhez, mezőgazdasági és ipari alkalmazásokhoz.
- 1WR-HTemp B1Kombinált hőmérséklet- (-30 és +70 °C) és páratartalom-érzékelő (0–100 %RH), falra szerelhető, RJ11 (1-Wire).
- 1WR-HTemp 3mDigitális hőmérséklet- és páratartalom-érzékelő beltéri és kültéri használatra.
- 1WR-HTemp Outdoor 3mHőmérséklet- és páratartalom-érzékelő kültéri használatra.
- 1WR-HTemp Rack19 2pKombinált hőmérséklet- és páratartalom-szonda IT-környezetre.
- HTemp-1Wire-Box2Falra szerelhető hőmérséklet- és páratartalom-érzékelő.
- 1WR-Humid (1 m, 3 m)Páratartalom-szonda (0–100 %RH) IT-környezetre.
- 1WR-Temp IP67 (1 m, 3 m, 10 m)IP67 védettségű hőmérséklet-érzékelő általános használatra.
- 1WR-Temp Outdoor 3mIP67 védettségű kültéri hőmérséklet-érzékelő.
- 1WR-Temp Rack19 2pIT-környezetre tervezett hőmérséklet-érzékelő.
- 1WR-Temp Flat 3mRozsdamentes acél hőmérséklet-szonda lapos kábellel.
1-Wire UNI
- 1WU-HTPVoC B1Hőmérséklet-, páratartalom-, légnyomás- és TVOC-érzékelő (-30 … 70 °C, 0 … 100 %RH, 300 – 1000 hPa, 0 – 60 000 ppb), beltéri doboz RJ11 (1-Wire UNI) csatlakozóval.
- Sensor CO2 1W-UNIKombinált hőmérséklet- (0 … +50 °C), páratartalom- (0–95 %RH) és CO₂-érzékelő (300–40 000 ppm) egy dobozban. RJ11 interfész (1-Wire UNI busz).
- 30A DC Current probe 1W-UNIÉrzékelő egyenáram közvetlen mérésére, 30 A-ig.
- 30A AC Current probe 1W-UNI 230 A-es áramszonda váltakozó áram mérésére (a vezeték megszakítása nélkül).
- Temp-1W-UNI Pt100 FrostPt-100 alapú, alacsony hőmérsékletű érzékelő 1-Wire UNI kimenettel.
- Temp-1W-UNI Pt100 Cable
- Sensor 230V AC 1W-UNIVáltakozó feszültség mérésére 100–250 V AC tartományban.
- Sensor 4-20mA 1W-UNILeválasztott 4–20 mA analóg bemenetű (AI) átalakító külső áram-nyelő szondákhoz, RJ11 (1W-UNI) kimenettel.
- Sensor 0-20mA 1W-UNILeválasztott 0–20 mA analóg bemenetű (AI) átalakító külső áramforrás-szondákhoz, RJ11 (1W-UNI) kimenettel.
- Sensor 60V 1W-UNI v2Galvanikusan leválasztott feszültségérzékelő 60 V DC-ig, 1Wire-UNI kimenettel.
Detektorok
Vízszivárgás (WLD)
- WLD-ECHOKompakt vízszivárgás-érzékelő külső érzékelőkábelekhez, hangjelzéssel és relékimenettel, 2× AA elemről vagy 12 V DC-ről táplálható.
- Sensor WLD Relay 1W-UNIUniverzális WLD (vízszivárgás-érzékelő) szenzor egy WLD érzékelőkábel-bemenettel és kétféle kimenettel (1W-UNI szenzor és relékimenet).
- Flood detector 1W-UNI 3mVízbetörés-érzékelő (pontérzékelés) 1W-UNI interfésszel.
Bináris
Bővítők
- Expander 4xDI 1W-UNIBővítőmodul 4 szárazkontaktus-bemenet csatlakoztatásához. További gomb, ajtókontaktus, füstérzékelő stb. csatlakoztatható az 1-Wire UNI buszra (RJ11).
- Converter 2xPt100 1W-UNIKettős átalakító két Pt-100 és Pt-1000 szonda 1-Wire UNI-ra (RJ11) csatlakoztatásához. Egy vagy két külső hőmérséklet-szonda figyelhető LAN-on (Poseidon2) és GSM-en (Ares) keresztül.
A gyártó külső relékimeneti moduljait (Relay Output 1W-UNI, Relay Output 1W-UNI Industrial) megszüntette. A jelenlegi megoldásokról kérjen ajánlatot.
Kifutó és megszűnt típusok (tájékoztatásul)
A gyártó hivatalos termékáttekintői és „Canceled” listája alapján. Új telepítéshez nem ajánljuk.
Kifutó
- Temp HomeBox
- Light 1Wire-UNI
Megszűnt
- AirFlow sensor 5101
- Flood detector LD-12
- Relay Output 1W-UNI
- Relay Output 1W-UNI Industrial
- Expander 4xDI 1W-UNI Industrial
Az Ares 12 LTE-hez használható tartozékok. A hivatkozások a gyártó (angol nyelvű) oldalaira vezetnek.
Kábel
HUB / bővítő
- Poseidon T-Box RJ11A T-Box hub 1-Wire buszon csatlakoztatja a szenzorokat a Poseidon2 és az Ares 10/12 egységekhez.
Rögzítés
USB és kalibrálás
Tápellátás
- UPS 12V and 5VTartalék tápforrás 12 V-os és 5 V-os DC tápellátású eszközökhöz, amelyek egyszerre táplálhatók az UPS-ről.
- UPS 12VTartalék tápforrás 12 V DC tápellátású eszközökhöz.
- 12V Wall plug adaptor – INT12 V / 0,5 A hálózati adapter, nemzetközi változat három cserélhető csatlakozóval (EUR, UK, US).
- 12V/1.5A Wall plug adaptor INT12 V / 1,5 A hálózati adapter, nemzetközi változat három cserélhető csatlakozóval (EUR, UK, US).
Egyéb
Megszűnt tartozékok (tájékoztatásul)
- 3M Dual Lock fastener
- PowerStripDC
- 12V power adaptor 3pin ATX
Segédanyagok az Ares 12 LTE beállításához és használatához. A hivatkozások a gyártó (angol nyelvű) oldalaira vezetnek. Technikai kérdésekkel és műszaki támogatással fordüljon hozzánk a Kapcsolat oldalon.
Alkalmazási jegyzetek
Tudásbázis-cikk
Gyakran ismételt kérdések (GYIK)
A fájlok a gyártó szerveréről tölthetők le, így mindig a gyártó által közzétett aktuális dokumentumot kapja. A dokumentumok angol nyelvűek.
Dokumentáció
Szoftver és firmware
Első lépések
